专利号: 2023218270423
申请人: 合肥胜泽机电科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

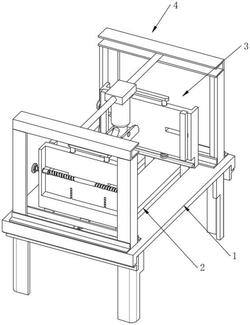

1.一种钣金件加工用的焊接工装,包括支撑板(1)、固定机构(3)和焊接机构(4),其特征在于:所述支撑板(1)的顶面开设有导向槽(2),所述固定机构(3)安装于支撑板(1)的上端,所述焊接机构(4)安装于固定机构(3)的上端;

所述固定机构(3)包括移动单元、固定单元和挤压单元,所述移动单元安装于支撑板(1)的中部,所述固定单元安装于移动单元的上端,所述挤压单元安装于移动单元的中部。

2.根据权利要求1所述的一种钣金件加工用的焊接工装,其特征在于:所述移动单元包括固定板(301)、伺服电机(302)、第一双向螺纹杆(303)、导向杆(304)、导向块(305)和固定架(306),所述固定板(301)固定安装于支撑板(1)的底面,所述伺服电机(302)固定安装于固定板(301)的表面,所述第一双向螺纹杆(303)的右端传动安装于伺服电机(302)的输出端,且所述第一双向螺纹杆(303)的左端转动安装于固定板(301)的表面,所述导向杆(304)固定安装于固定板(301)的中部,所述导向块(305)滑动安装于导向槽(2)的中部,且所述导向块(305)与第一双向螺纹杆(303)螺纹连接,且所述导向块(305)与导向杆(304)滑动连接,所述固定架(306)固定安装于导向块(305)的顶面,所述固定架(306)的表面对称开设有滑槽(308)。

3.根据权利要求1所述的一种钣金件加工用的焊接工装,其特征在于:所述固定单元包括挤压杆(307)、滑块(309)和第二双向螺纹杆(310),所述滑块(309)滑动安装于滑槽(308)的内壁,所述挤压杆(307)固定安装于滑块(309)的表面,所述第二双向螺纹杆(310)转动安装于固定架(306)的中部,且所述第二双向螺纹杆(310)与滑块(309)螺纹连接。

4.根据权利要求1所述的一种钣金件加工用的焊接工装,其特征在于:所述挤压单元包括滑杆(311)、顶板(312)、挤压板(313)和弹簧(314),所述滑杆(311)滑动安装于固定架(306)的中部,所述顶板(312)固定安装于滑杆(311)的顶端,所述挤压板(313)固定安装于滑杆(311)的底端,所述弹簧(314)安装于滑杆(311)的表面。

5.根据权利要求1所述的一种钣金件加工用的焊接工装,其特征在于:所述焊接机构(4)包括焊接架(401)、导向架(402)、移动杆(403)、移动块(404)、伸缩泵一(405)、转杆(406)、转动块(407)、焊接头(408)和伸缩泵二(409),所述焊接架(401)固定安装于支撑板(1)的顶面,所述导向架(402)固定安装于焊接架(401)的顶端,且所述导向架(402)对称安装于焊接架(401)的顶面,所述移动杆(403)的两端滑动安装于导向架(402)的中部,所述移动块(404)滑动安装于移动杆(403)的表面,所述伸缩泵一(405)的顶端固定安装于移动块(404)的底面,所述转杆(406)固定安装于伸缩泵一(405)的输出端,所述转动块(407)转动安装于转杆(406)的表面,所述焊接头(408)固定安装于转动块(407)的底面,所述伸缩泵二(409)的顶端与伸缩泵一(405)的输出端铰接,且所述伸缩泵二(409)的底端与转动块(407)铰接。

6.根据权利要求4所述的一种钣金件加工用的焊接工装,其特征在于:所述弹簧(314)的顶端固定安装于固定架(306)的底面,且所述弹簧(314)的底端固定安装于挤压板(313)的顶面。

7.根据权利要求2所述的一种钣金件加工用的焊接工装,其特征在于:所述导向杆(304)的数量为两个,两个所述导向杆(304)前后对称安装于固定板(301)的中部。
