专利号: 2023217882691
申请人: 佑成(杭州)医疗器械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

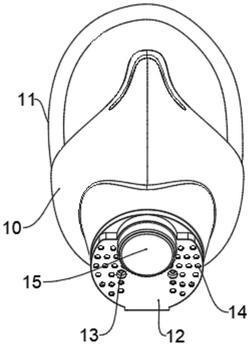

1.一次性简易呼吸器,其特征在于:包括罩在脸部的面罩(10)以及与所述面罩(10)连接的呼吸器,所述呼吸器包括一个受电机驱动收缩扩张的气腔,且该气腔与所述面罩(10)连通,所述面罩(10)的前端可拆卸替换设有滤芯(15),由所述气腔压入所述面罩(10)内的空气先穿过所述滤芯(15)实现过滤,所述面罩(10)的两侧边固定设有用于固定在头部的弹力带(11)。

2.根据权利要求1所述的一次性简易呼吸器,其特征在于:在所述面罩(10)的前嘴部嵌装固定设有滤嘴(12),所述滤嘴(12)内插装固定设有滤芯(15)。

3.根据权利要求2所述的一次性简易呼吸器,其特征在于:所述呼吸器包括一个单面敞口的集成盖(17),在所述集成盖(17)内转动设有凸轮(21),在所述集成盖(17)内还对称固定设有两个气囊(22),所述气囊(22)的另一端由压饼(23)封口,所述压饼(23)上焊接固定设有与所述凸轮(21)滚动配合的滑轮(24),所述凸轮(21)由固定在所述集成盖(17)外侧的驱动单元(19)驱动,所述驱动单元(19)由控制板、舵机、电池组成。

4.根据权利要求3所述的一次性简易呼吸器,其特征在于:所述集成盖(17)的背面上螺栓固定设有具有弹性的腰带(18),所述腰带(18)用于绑在腰部位置实现固定。

5.根据权利要求4所述的一次性简易呼吸器,其特征在于:所述气囊(22)的另一端固定在所述集成盖(17)内壁且在所述集成盖(17)的两端固定设有穿过所述集成盖(17)并与所述气囊(22)内腔连通的集成吸气管头(20)和集成排气管头(25),所述集成吸气管头(20)和所述集成排气管头(25)内均嵌装固定设有单向阀,所述集成排气管头(25)上还插装固定设有与所述滤嘴(12)连通的供气软管(16)。

6.根据权利要求5所述的一次性简易呼吸器,其特征在于:在所述滤嘴(12)上固定设有两个与所述滤芯(15)连通的供气插孔(13),所述供气软管(16)的另一端插装在所述供气插孔(13)内,所述滤嘴(12)上还间隔设有若干溢气孔(14)。
