专利号: 2023217273049
申请人: 合肥金美兴精密模具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 压力机
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

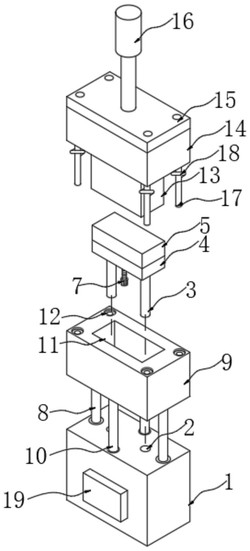

1.一种具有快速脱模结构的石墨模具,包括固定底座(1),其特征在于,所述固定底座(1)顶部对称开设有固定螺纹孔(2),且所述固定螺纹孔(2)内壁均螺纹连接有螺纹支撑柱(3),所述螺纹支撑柱(3)顶部固定连接有下模底座(4),且所述下模底座(4)顶部设置有下模座(5),所述下模座(5)底部均匀设置有导柱(6),所述导柱(6)远离下模座(5)底部的一端滑动连接在下模底座(4)顶部,所述下模底座(4)底部螺纹连接有调节手柄(7),所述调节手柄(7)一端贯穿出下模底座(4)顶部并转动连接在下模座(5)底部,所述固定底座(1)顶部对称设置有第一液压伸缩柱(8),且所述第一液压伸缩柱(8)远离固定底座(1)顶部的一端固定连接有脱模座(9),所述脱模座(9)底部四周均匀设置有柱杆(10),所述柱杆(10)远离脱模座(9)底部的一端滑动连接在固定底座(1)顶部,所述脱模座(9)表面中心处开设有模腔(11),且所述模腔(11)外侧均匀开设有定位孔(12),所述下模底座(4)和下模座(5)均位于模腔(11)内部并与模腔(11)内壁滑动连接,所述模腔(11)内壁滑动连接有上模座(13),所述上模座(13)远离模腔(11)内壁的一端固定连接有连接座(14),所述连接座(14)顶部固定连接有固定板架(15),且所述固定板架(15)顶部固定连接有第二液压伸缩柱(16),所述连接座(14)底部四周均设置有导杆(17),且所述导杆(17)远离连接座(14)底部的一端均位于定位孔(12)内部并与定位孔(12)内壁滑动连接,所述连接座(14)底部四周均设置有弹簧(18)并套设在导杆(17)外侧。

2.根据权利要求1所述的一种具有快速脱模结构的石墨模具,其特征在于,所述固定底座(1)表面设置有控制多组第一液压伸缩柱(8)运行的脱模控制器(19),所述脱模控制器(19)与外部总控制器电性连接。

3.根据权利要求1所述的一种具有快速脱模结构的石墨模具,其特征在于,所述定位孔(12)包括有第一定位孔和第二定位孔,第二定位孔开设在第一定位孔内壁,所述弹簧(18)一端位于第一定位孔内部并与第一定位孔内壁相接触,所述导杆(17)一端位于第二定位孔内部并与第二定位孔内壁滑动连接。

4.根据权利要求1所述的一种具有快速脱模结构的石墨模具,其特征在于,所述下模底座(4)、下模座(5)和上模座(13)均与模腔(11)内部外形尺寸相适配。

5.根据权利要求1所述的一种具有快速脱模结构的石墨模具,其特征在于,所述模腔(11)内壁设置有刻度线。

6.根据权利要求1所述的一种具有快速脱模结构的石墨模具,其特征在于,所述下模座(5)底部与调节手柄(7)连接处设置有转动轴座。
