专利号: 2023217114112
申请人: 四川铁道职业学院
专利类型:实用新型
专利状态:已下证
更新日期:2024-11-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

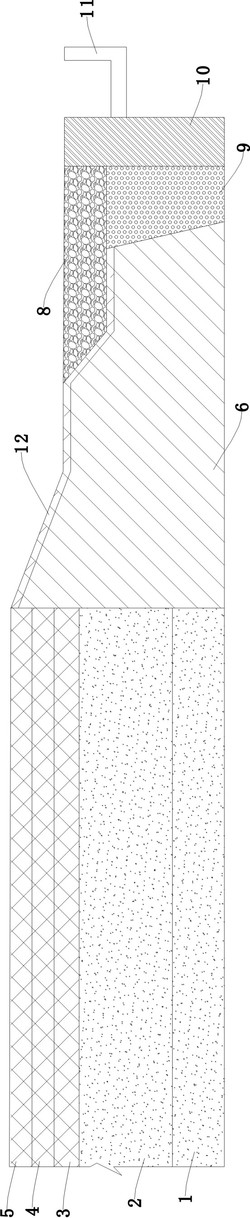

1.一种防沉降的路基结构,包括路基,其特征在于,所述路基包括基础层,所述基础层为C20水泥砼;

加固层,该加固层设置在上述基础层上表面,所述加固层采用水泥砼板,该水泥砼板内具有钢筋网片;

第一沥青层,该第一沥青层覆于上述加固层上表面,该第一沥青层采用粘层油与粗粒式沥青砼;

第二沥青层,所述第二沥青层覆于上述第一沥青层表面,该第二沥青层采用粘层油与中粒式改性沥青砼;以及第三沥青层,所述第三沥青层设置在上述第二沥青层上表面,该第三沥青层采用粘层油与细粒式改性沥青砼。

2.根据权利要求1所述的一种防沉降的路基结构,其特征在于,所述加固层的厚度为

24cm,fr≥5.0MPa。

3.根据权利要求1所述的一种防沉降的路基结构,其特征在于,所述路基还包括覆于上述加固层上表面的抗裂防水粘结膜。

4.根据权利要求1所述的一种防沉降的路基结构,其特征在于,所述第一沥青层的厚度为7cm。

5.根据权利要求1所述的一种防沉降的路基结构,其特征在于,所述第二沥青层的厚度为5cm。

6.根据权利要求1所述的一种防沉降的路基结构,其特征在于,所述第三沥青层的厚度为4cm。

7.根据权利要求1所述的一种防沉降的路基结构,其特征在于,所述第三沥青层上表面自中部向两侧倾斜向下。

8.根据权利要求7所述的一种防沉降的路基结构,其特征在于,所述路基结构还包括设置在上述路基两侧的排水结构,排水结构与路基之间通过楔形加筋体衔接,在该楔形加筋体表面覆有将路基表面与排水结构表面衔接起来的水泥层,该排水结构包括截水渗沟,该截水渗沟设置在上述路基的两侧;

封闭层,该封闭层设置在截水渗沟的上表面;以及挡水结构,该挡水结构设置在上述截水渗沟与封闭层的外侧。

9.根据权利要求8所述的一种防沉降的路基结构,其特征在于,在所述挡水结构的外侧还设有排水沟。
