专利号: 2023216984151
申请人: 余姚市富金文具礼品有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

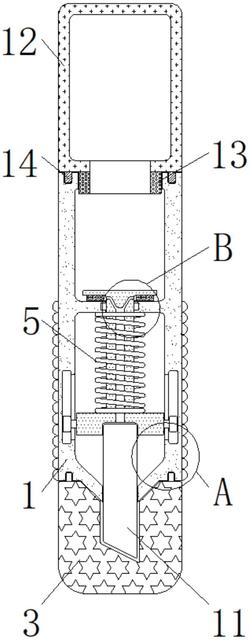

1.一种按压式出水荧光笔笔头,其特征在于,包括:

荧光笔外壳,所述荧光笔外壳的下方设置有笔头套,且荧光笔外壳的内部设置有活动连接板,所述活动连接板的外侧设置有与荧光笔外壳相连接的复位弹簧,且活动连接板上端与荧光笔外壳的连接处设置有橡胶密封件,所述活动连接板的上端下表面设置有橡胶密封垫,且活动连接板的内侧开设有流通槽;

供笔头,其设置在活动连接板的下方并与荧光笔外壳相连接,所述荧光笔外壳的上端设置有可拆式墨囊,且可拆式墨囊的中部下侧设置有与荧光笔外壳相连接的橡胶密封环。

2.根据权利要求1所述的一种按压式出水荧光笔笔头,其特征在于:所述荧光笔外壳的下端外表面设置有具有防滑耐磨效果的橡胶防滑块,且荧光笔外壳与橡胶防滑块之间采用粘接的方式相连接。

3.根据权利要求2所述的一种按压式出水荧光笔笔头,其特征在于:所述荧光笔外壳与笔头套之间采用卡合的方式相连接,且笔头套的下端外侧经过倒角处理。

4.根据权利要求1所述的一种按压式出水荧光笔笔头,其特征在于:所述活动连接板的左右两端均固定设置有限位连接件,且限位连接件的外侧开设有位于荧光笔外壳内侧的限位槽体,并且限位连接件在限位槽体内构成卡合式滑动结构。

5.根据权利要求4所述的一种按压式出水荧光笔笔头,其特征在于:所述活动连接板通过复位弹簧在荧光笔外壳内构成弹性伸缩结构,且活动连接板与橡胶密封件之间呈贴合设置。

6.根据权利要求4所述的一种按压式出水荧光笔笔头,其特征在于:所述活动连接板与橡胶密封垫之间采用粘接的方式相连接,且橡胶密封垫的下表面与荧光笔外壳的内部上侧表面之间呈贴合设置。

7.根据权利要求4所述的一种按压式出水荧光笔笔头,其特征在于:所述活动连接板与供笔头之间采用卡合的方式相连接,且供笔头的下端表面与笔头套的内表面之间呈包裹式贴合设置。

8.根据权利要求1所述的一种按压式出水荧光笔笔头,其特征在于:所述可拆式墨囊通过橡胶密封环与荧光笔外壳之间采用卡合的方式相连接,且可拆式墨囊通过调节杆与荧光笔外壳之间采用螺纹的方式相连接。
