专利号: 2023216868343
申请人: 广州佳卡纳化妆品开发有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

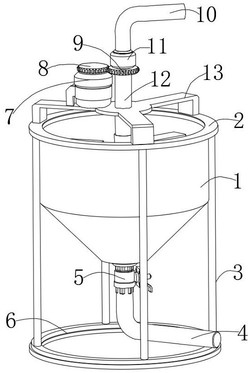

1.一种液体化妆品杂质过滤装置,包括料筒(1),所述料筒(1)顶部外侧固定焊接顶环板(2),所述料筒(1)底部设置排料结构,其特征在于,所述料筒(1)内部设置有过滤件,所述过滤件包括竖直设置在料筒(1)内部的主料套筒(17),所述主料套筒(17)外侧等距离连通安装有多个分料筒管(20),所述分料筒管(20)远离主料套筒(17)一端通过紧固机构连通安装有安装框(15),所述安装框(15)顶部套接防溅封盖(18),所述安装框(15)底部端口处安装金属滤兜(14),在所述主料套筒(17)顶部与输料机构连通,且所述料筒(1)上方设置有驱使主料套筒(17)旋转的驱动件。

2.根据权利要求1所述的一种液体化妆品杂质过滤装置,其特征在于,所述输料机构包括固定安装在顶环板(2)顶部的安装架(13),所述安装架(13)中间位置竖直转动嵌装有输料管(12),所述主料套筒(17)连通安装在输料管(12)底部,所述输料管(12)顶端口通过连接件(11)与注料管(10)转动连接。

3.根据权利要求2所述的一种液体化妆品杂质过滤装置,其特征在于,所述驱动件包括固定安装在安装架(13)顶部的电机(7),所述电机(7)输出轴端部固定安装驱动齿轮(8),所述驱动齿轮(8)对应位置的输料管(12)外侧固定套接从动齿轮(9),所述驱动齿轮(8)与从动齿轮(9)之间相互啮合。

4.根据权利要求1所述的一种液体化妆品杂质过滤装置,其特征在于,所述紧固机构包括对称安装在分料筒管(20)端口两侧的L型固定板(19),两块所述L型固定板(19)分别贴合在安装框(15)两侧且之间通过多个锁紧件(16)紧固定位。

5.根据权利要求1所述的一种液体化妆品杂质过滤装置,其特征在于,所述排料结构包括竖直连通安装在料筒(1)底端的排料管(4),所述排料管(4)呈L型设置且顶端口处安装有控制阀(5)。

6.根据权利要求1所述的一种液体化妆品杂质过滤装置,其特征在于,所述顶环板(2)底端等距离垂直安装有多根支撑柱(3),多根所述支撑柱(3)底端共同安装有底环板(6)。
