专利号: 2023216543430
申请人: 苏州益植生物科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

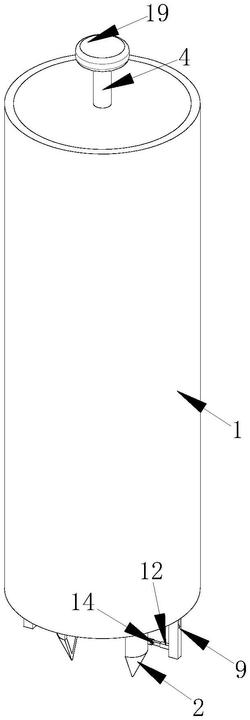

1.一种生物刺激素的成品取样装置,包括装置主体(1);所述装置主体(1)底端设置有取样管(2),所述取样管(2)呈“锥”形的设计,所述取样管(2)设置有两组,两组所述取样管(2)呈对称分布,所述装置主体(1)内部固定连接有限位块(3),所述限位块(3)内部设置有挤压杆(4),所述挤压杆(4)底端设置有挤压机构,其特征在于;

所述挤压机构包括限位拴(5),所述限位拴(5)固定连接在挤压杆(4)外侧底端位置处,所述限位拴(5)转动连接有传动杆(6)的一端,所述传动杆(6)的另一端转动连接有受力杆(7)的一端,所述受力杆(7)的另一端固定连接在固定槽(8)内部,所述固定槽(8)开设在固定块(9)顶端,所述固定块(9)设置在装置主体(1)靠近底端位置处,所述受力杆(7)的一侧固定连接有固定杆(10)的一端,所述固定杆(10)的另一端转动连接有第一连接块(11)的一端,所述第一连接块(11)的另一端固定连接在装置主体(1)外侧。

2.根据权利要求1所述的一种生物刺激素的成品取样装置,其特征在于:所述固定块(9)的一侧固定连接有装置块(12)的一端,所述装置块(12)内部设置有第一弹簧(13)。

3.根据权利要求2所述的一种生物刺激素的成品取样装置,其特征在于:所述第一弹簧(13)的一端固定块(9)一端固定连接,所述第一弹簧(13)远离固定块(9)的一端固定连接有滑动块(14)的一端,所述滑动块(14)滑动连接在装置块(12)内部。

4.根据权利要求3所述的一种生物刺激素的成品取样装置,其特征在于:所述滑动块(14)远离第一弹簧(13)的一端转动连接有第二连接块(15)的一端,所述第二连接块(15)远离滑动块(14)的一端固定连接在取样管(2)外侧。

5.根据权利要求4所述的一种生物刺激素的成品取样装置,其特征在于:所述挤压机构设置有两组,两组挤压机构皆分布在挤压杆(4)外侧。

6.根据权利要求5所述的一种生物刺激素的成品取样装置,其特征在于:所述装置主体(1)内部设置有连接杆(16),所述连接杆(16)两端皆固定连接在装置主体(1)内壁上,且连接杆(16)贯穿两组受力杆(7)。

7.根据权利要求6所述的一种生物刺激素的成品取样装置,其特征在于:所述挤压杆(4)底端固定连接有第二弹簧(17)的一端,所述第二弹簧(17)远离挤压杆(4)的一端固定连接有固定板(18),所述固定板(18)固定连接在装置主体(1)内壁上。

8.根据权利要求7所述的一种生物刺激素的成品取样装置,其特征在于:所述挤压杆(4)远离第二弹簧(17)的一端固定连接有按压块(19),所述按压块(19)呈“圆”形的设计。
