专利号: 2023216101204
申请人: 河南省卓防新型建筑防水材料有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-04-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

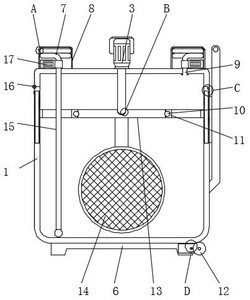

1.一种防水涂料加水稀释装置,包括料罐(1),所述料罐(1)下端安装有支撑脚垫(6),其料罐(1)上端安装有安装垫圈(2),且安装垫圈(2)上端安装有料罐盖(4),其特征在于:所述料罐(1)上端边缘开设有升降槽(26),其升降槽(26)外壁上端插合安装有第二锁紧旋钮(25),且升降槽(26)内壁插合安装有升降杆(27),所述升降杆(27)上端与安装垫圈(2)固定连接,且安装垫圈(2)上端一侧安装有第一连接合页(16),所述第一连接合页(16)另一侧与料罐盖(4)相连接,且料罐盖(4)下端一侧边缘固定连接有锁定扣块(23),所述锁定扣块(23)上插合安装有第一锁紧旋钮(24),所述料罐(1)内壁上端固定连接有支撑盘(11),且支撑盘(11)内壁镶嵌安装有滚珠(10),所述滚珠(10)之间安装有旋转盘(13),且旋转盘(13)下端安装有混料块(14),所述旋转盘(13)上端开设有拼接扣槽(21),且拼接扣槽(21)内壁插合安装有拼接扣块(22),所述拼接扣块(22)上端安装有旋转电机(3),且旋转电机(3)与料罐盖(4)上端相连接,所述料罐盖(4)上端两侧边缘安装有放置盒(8),且放置盒(8)内壁均安装有抽水泵(17),所述抽水泵(17)一侧连通安装有连通管道(7),且抽水泵(17)另一侧分别连通安装有注水管(9)和抽吸管(15),所述放置盒(8)上端边缘安装有第二连接合页(20),且第二连接合页(20)另一侧安装有盒密封盖(19),所述料罐盖(4)上端后侧开设有螺纹槽(32),且螺纹槽(32)内壁安装有螺纹块(31),所述螺纹块(31)之间固定安装有液体浓度计(18),所述支撑脚垫(6)一侧开设有伸缩槽(29),且伸缩槽(29)内壁插合安装有伸缩块(30),所述伸缩块(30)一端安装有滚轮(12),所述伸缩槽(29)前侧边缘安装有第三锁紧旋钮(28)。

2.根据权利要求1所述的一种防水涂料加水稀释装置,其特征在于:所述旋转电机(3)通过拼接扣块(22)在拼接扣槽(21)内与旋转盘(13)呈扣合拼接安装,所述混料块(14)通过旋转盘(13)在旋转电机(3)上于支撑盘(11)内与料罐(1)呈滚动旋转连接,且混料块(14)为球形网状结构。

3.根据权利要求2所述的一种防水涂料加水稀释装置,其特征在于:所述料罐盖(4)通过升降杆(27)在升降槽(26)内与料罐(1)呈升降活动连接,且升降杆(27)通过第二锁紧旋钮(25)与升降槽(26)呈锁紧固定连接,所述料罐盖(4)通过第一连接合页(16)与安装垫圈(2)呈翻转连接,且料罐盖(4)通过第一锁紧旋钮(24)在锁定扣块(23)上与安装垫圈(2)呈扣合锁紧固定连接。

4.根据权利要求3所述的一种防水涂料加水稀释装置,其特征在于:所述放置盒(8)于料罐盖(4)上端呈对称位置分布,所述连通管道(7)于料罐盖(4)内呈卷曲连接,且连通管道(7)通过抽水泵(17)与注水管(9)和抽吸管(15)呈抽吸连通连接。

5.根据权利要求4所述的一种防水涂料加水稀释装置,其特征在于:所述滚轮(12)通过伸缩块(30)在伸缩槽(29)内与支撑脚垫(6)呈伸缩连接,且伸缩块(30)通过第三锁紧旋钮(28)与伸缩槽(29)呈锁紧固定连接,所述滚轮(12)与推拉把手(5)呈垂直位置分布。

6.根据权利要求5所述的一种防水涂料加水稀释装置,其特征在于:所述液体浓度计(18)与料罐盖(4)插合安装,且液体浓度计(18)通过拼接扣槽(21)在螺纹槽(32)内与料罐盖(4)呈螺旋拼接安装。
