专利号: 2023215962174
申请人: 长沙隆盛塑业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

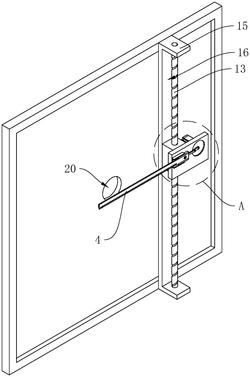

1.一种注塑机浇口切断装置,其特征在于:包括架体(1)、锯片(4)和用于驱动锯片(4)锯断浇口的驱动结构,所述锯片(4)设置于所述架体(1)上;所述驱动结构包括用于驱动所述锯片(4)横向往复移动的第一驱动(5)和用于驱动所述锯片(4)纵向移动的第二驱动(12),所述第一驱动(5)和所述第二驱动(12)均设置于所述架体(1)上;所述第一驱动(5)包括曲柄(6)、滑块(7)、滑槽(8)和用于驱动曲柄(6)往复移动的第一电机(9),所述滑块(7)滑动连接于所述滑槽(8)中,所述曲柄(6)用于驱动所述滑块(7)往复滑动,所述锯片(4)设置于所述滑块(7)上。

2.根据权利要求1所述的一种注塑机浇口切断装置,其特征在于:所述第二驱动(12)包括丝杆(13)、丝杆(13)螺母和用于驱动丝杆(13)转动的第二电机,所述丝杆(13)转动连接于所述架体(1)上,所述丝杆(13)螺母螺纹连接于所述丝杆(13)上,所述第一驱动(5)设置于所述丝杆(13)螺母上。

3.根据权利要求2所述的一种注塑机浇口切断装置,其特征在于:所述丝杆(13)螺母上固定连接有连接板(17),所述第一驱动(5)设置于所述连接板(17)上。

4.根据权利要求1所述的一种注塑机浇口切断装置,其特征在于:所述架体(1)包括支撑腿(2)和操作板(3),所述操作板(3)上开设有通孔(20)。

5.根据权利要求4所述的一种注塑机浇口切断装置,其特征在于:所述支撑腿(2)设置为气缸。

6.根据权利要求1所述的一种注塑机浇口切断装置,其特征在于:所述锯片(4)的锯口呈倾斜刃状设置,且所述锯片(4)的低端靠近模具浇口。

7.根据权利要求1所述的一种注塑机浇口切断装置,其特征在于:所述锯片(4)和所述滑块(7)之间设置有用于连接锯片(4)的连接结构。

8.根据权利要求7所述的一种注塑机浇口切断装置,其特征在于:所述连接结构包括连接螺钉(19),所述滑块(7)靠近浇口的一侧面开设有安装锯片(4)的安装槽(18),所述连接螺钉(19)穿过所述锯片(4)螺纹连接于滑块(7)上。
