专利号: 2023215860147
申请人: 美银(东莞市)机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-01
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

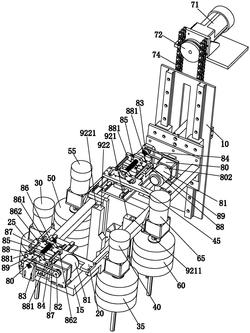

1.一种抛光除尘装置,其特征在于:包括立架、横架、第一安装架、第一抛光轮、第一抛光电机、第一除尘轮、第一除尘电机、第二安装架、第二抛光轮、第二抛光电机、第二除尘轮、第二除尘电机、升降驱动模块、两左右驱动模块,两所述左右驱动模块分别为第一左右驱动模块及第二左右驱动模块,所述横架的右端上下滑动连接于所述立架上,所述升降驱动模块安装于所述立架上,用于驱动所述横架沿所述立架上下移动,所述第一安装架左右滑动连接于所述横架的左侧,所述第一左右驱动模块安装于所述横架上,用于驱动所述第一安装架左右移动,所述第一安装架的前后部分别开设有第一除尘安装孔及第一抛光安装孔,所述第一除尘电机固定安装于所述第一安装架之上,且所述第一除尘电机的输出端往下穿过所述第一除尘安装孔并固插于所述第一除尘轮的中心孔中,所述第一抛光电机固定安装于所述第一安装架之上,且所述第一抛光电机的输出端往下穿过所述第一抛光安装孔并固插于所述第一抛光轮的中心孔中,所述第二安装架的前后部分别开设有第二除尘安装孔及第二抛光安装孔,所述第二除尘电机固定安装于所述第二安装架之上,且所述第二除尘电机的输出端往下穿过所述第二除尘安装孔并固插于所述第二除尘轮的中心孔中,所述第二抛光电机固定安装于所述第二安装架之上,且所述第二抛光电机的输出端往下穿过所述第二抛光安装孔并固插于所述第二抛光轮的中心孔中,所述第一抛光轮位于所述第二抛光轮之间形成抛光空间,所述第一除尘轮与所述第二除尘轮之间形成除尘空间,所述除尘空间位于所述抛光空间的正前方。

2.如权利要求1所述的抛光除尘装置,其特征在于:还包括吸尘模块,所述吸尘模块安装于所述横架上。

3.如权利要求2所述的抛光除尘装置,其特征在于:所述吸尘模块包括吸尘风机及吸尘导向结构,所述吸尘导向结构包括上下走向的前吸嘴、上下走向的后吸嘴、前中接管、后中接管及汇总管,所述后吸嘴的后侧壁开设有上下贯穿自身的后吸槽,所述后中接管的一端与所述后吸嘴的中部相接且与所述后吸槽相接通,所述后中接管的另一端与所述汇总管的输入端相接通,所述前吸嘴的前侧壁开设有上下贯穿自身的前吸槽,所述前中接管的一端与所述前吸嘴的中部相固接且与所述前吸槽相接通,所述前中接管的另一端与所述汇总管的输入端相接通,所述汇总管的输出端与所述吸尘风机的输入端相接。

4.如权利要求1所述的抛光除尘装置,其特征在于:所述升降驱动模块包括升降电机、主动链轮、从动链轮及传动链,所述升降电机安装于所述立架上,所述升降电机的输出轴往左伸出与所述主动链轮相固接,所述从动链轮位于所述主动链轮的正下方,所述从动链轮旋转连接所述立架上,所述传动链缠绕于所述主动链轮及所述从动链轮之外,所述传动链与所述横架相固接从而带动所述横架上下移动。

5.如权利要求1所述的抛光除尘装置,其特征在于:所述左右驱动模块包括左右驱动电机、主动带轮、从动带轮、传动带、传动丝杆及开设有左右走向的丝杆螺孔的丝杆滑块,所述左右驱动电机固定安装于所述横架上,所述左右驱动电机的输出轴往左或者往右伸出与所述主动带轮相固接,所述传动丝杆呈左右走向,所述传动丝杆的一端固插穿过所述从动带轮的中心孔并旋转连接于所述横架上,所述传动丝杆的另一端旋合穿过所述丝杆螺孔,所述丝杆滑块与所述第一安装架或者所述第二安装架相固接,所述传动带缠绕于所述主动带轮及所述从动带轮之外。
