专利号: 2023215182399
申请人: 李文杰
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

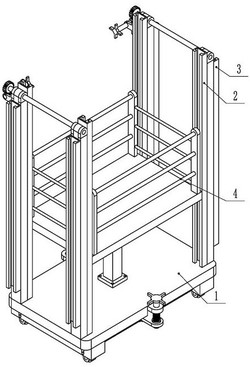

1.一种便于移动的建筑工程施工升降机,其特征在于:包括有底座(1),底座(1)的下端设置有支撑结构,支撑结构包括有和底座(1)两端固定连接的槽板(14),槽板(14)内滑动连接有支撑板(20),支撑板(20)的两端分别设置有轮子(15),所述底座(1)的上端两侧分别固定连接有支撑架(2),支撑架(2)的两端分别转动连接有折叠板(3),所述支撑架(2)上还设置有和折叠板(3)相连接的折叠结构,所述支撑架(2)之间设置有施工平台(4),底座(1)上还设置有和施工平台(4)动力连接的驱动结构。

2.根据权利要求1所述一种便于移动的建筑工程施工升降机,其特征在于:所述支撑结构还包括有和底座(1)转动连接的螺杆(13),螺杆(13)螺纹连接有螺筒(19),所述支撑板(20)之间分别设置有一对和槽板(14)内壁滑动连接的连杆(16),连杆(16)中部设置有固定板(17),固定板(17)的一端内壁和螺筒(19)固定连接,固定板(17)的另一端设置有和底座(1)固定连接的限位杆(18)。

3.根据权利要求1所述一种便于移动的建筑工程施工升降机,其特征在于:所述折叠结构包括有和支撑架(2)转动连接的蜗杆(6),蜗杆(6)啮合有蜗轮(7),蜗轮(7)固定连接有和支撑架(2)转动连接的传动杆(8),传动杆(8)和折叠板(3)固定连接。

4.根据权利要求1所述一种便于移动的建筑工程施工升降机,其特征在于:所述驱动结构包括有和底座(1)固定连接的液压缸(9),液压缸(9)的输出端设置有和施工平台(4)固定连接的垫板(10)。

5.根据权利要求1所述一种便于移动的建筑工程施工升降机,其特征在于:所述支撑架(2)和折叠板(3)的内侧开设有相同的滑槽,所述施工平台(4)的两端分别设置有和滑槽滑动连接的滑销(11)。
