专利号: 202321498850X
申请人: 建德市七彩母粒有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

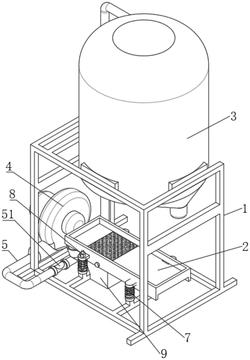

1.一种色母粒用筛分装置,其特征在于:包括机架(1),

筛分箱(2),所述筛分箱(2)通过弹性件安装在机架(1)上;

集料仓(3),所述集料仓(3)安装在机架(1)上;

鼓风机(4),所述鼓风机(4)两端分别通过集料管(5)对应连接在集料仓(3)和筛分箱(2)上,所述鼓风机(4)用于将筛分箱(2)筛分后的色母粒运送至集料仓(3)内;

所述筛分箱(2)包括箱体(21)、筛网(22)、振动泵(23);所述箱体(21)上开设有落料孔(6),设置于鼓风机(4)与筛分箱(2)之间的集料管(5)一端设于落料孔(6)下方。

2.根据权利要求1所述的色母粒用筛分装置,其特征在于:所述箱体(21)两侧分别安装有两个固定耳;所述弹性件包括四个弹簧(7),每一个弹簧(7)对应固定在固定耳与机架(1)之间。

3.根据权利要求2所述的色母粒用筛分装置,其特征在于:所述筛分箱(2)与机架(1)之间还设置有倾角调节件(8),所述倾角调节件(8)安装在靠近落料孔(6)处。

4.根据权利要求3所述的色母粒用筛分装置,其特征在于:所述倾角调节件(8)包括螺柱(81)和螺母(82),所述螺柱(81)贯穿靠近落料孔(6)处的固定耳,并固定在机架(1)上,所述螺母(82)螺纹连接在螺柱(81)上并抵接在固定耳上。

5.根据权利要求1所述的色母粒用筛分装置,其特征在于:设置于鼓风机(4)与筛分箱(2)之间的所述集料管(5)与所述落料孔(6)之间设置有文丘里管段(51)。

6.根据权利要求1所述的色母粒用筛分装置,其特征在于:所述筛分箱(2)底部安装有集料箱(9),所述集料箱(9)位于筛网(22)下方。

7.根据权利要求6所述的色母粒用筛分装置,其特征在于:所述集料箱(9)与筛分箱(2)之间设置有定位件。

8.根据权利要求7所述的色母粒用筛分装置,其特征在于:所述集料箱(9)与筛分箱(2)上对应开设有相连通的定位孔,所述定位件包括定位销(10),所述定位销(10)依次插入集料箱(9)与筛分箱(2)的定位孔内。
