专利号: 202321477646X
申请人: 佛山市一宸轴承有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

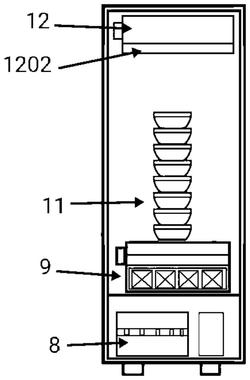

1.一种四季型糖葫芦无人售货柜,包括无人售货柜本体(1),其特征在于:所述无人售货柜本体(1)正面设置有玻璃门(2)和电器控制仓门(3),所述无人售货柜本体(1)底部四角焊接有底座腿(5),所述无人售货柜本体(1)两侧设置有玻璃窗口(4),所述无人售货柜本体(1)内部设置有商品区(6)、机仓(7)和电器仓(8),所述无人售货柜本体(1)内侧板体的顶部设置有防潮制冷组(9)和底座旋转组(10),所述底座旋转组(10)位于防潮制冷组(9)顶部,所述底座旋转组(10)顶部设置有立柱式插台(11),所述无人售货柜本体(1)内部设置有风幕机(12);

所述防潮制冷组(9)包括外箱一(901)、进风口一(902)、第一风门(903)、风机二(904)、加热器(905)、蒸发器(906)、第二风门(907)、出风口一(908)和排水口(909),所述外箱一(901)安装于无人售货柜本体(1)内侧板体的顶部,所述进风口一(902)和出风口一(908)设置于外箱一(901)顶部,所述第一风门(903)和第二风门(907)设置于外箱一(901)内部一侧,所述风机二(904)、加热器(905)、蒸发器(906)依次设置于外箱一(901)内部,所述排水口(909)设置于外箱一(901)底部。

2.根据权利要求1所述的一种四季型糖葫芦无人售货柜,其特征在于:所述机仓(7)内部设置有压缩机(701)、冷凝器(702)和风机一(703)、所述压缩机(701)、冷凝器(702)和风机一(703)设置于无人售货柜本体(1)内底壁。

3.根据权利要求1所述的一种四季型糖葫芦无人售货柜,其特征在于:所述底座旋转组(10)包括外箱二(101)、底座柱(102)、旋转底盘(103)、旋转轴承外圈齿轮盘(104)、旋转轴承内圈盘(105)、固定底座(106)、齿轮本体(107)和电机本体(108),所述外箱二(101)通过螺钉固定连接于外箱一(901)顶部,所述固定底座(106)和电机本体(108)设置于外箱二(101)内底壁,所述旋转轴承内圈盘(105)固定连接于固定底座(106)顶部,所述旋转轴承外圈齿轮盘(104)与旋转轴承内圈盘(105)转动连接,所述旋转底盘(103)固定连接于旋转轴承外圈齿轮盘(104)顶部,所述底座柱(102)设置于旋转底盘(103)顶部,所述底座柱(102)贯穿外箱二(101)顶部的板体与立柱式插台(11)底部固定连接,所述齿轮本体(107)设置于电机本体(108)输出端,所述齿轮本体(107)与旋转轴承外圈齿轮盘(104)啮合连接。

4.根据权利要求1所述的一种四季型糖葫芦无人售货柜,其特征在于:所述风幕机(12)连通有进风口二(1201)和出风口二(1202)。
