专利号: 2023214665166
申请人: 福州众拓光电有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

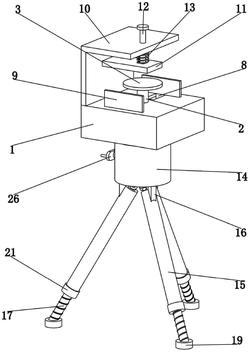

1.一种光学仪器用支撑脚架,包括驱动箱(1),其特征在于,所述驱动箱(1)上端抽插设有按压筒(2),所述按压筒(2)上端设有放置板(3),所述按压筒(2)下端穿过驱动箱(1)抽插连接有限位杆(4),所述限位杆(4)固定设置在驱动箱(1)内,伸入按压筒(2)内的所述限位杆(4)上端设有限位板(5),所述限位杆(4)外侧活动套设有第一弹簧(6),所述第一弹簧(6)设置在按压筒(2)与驱动箱(1)之间,所述按压筒(2)外周对称铰接连接有两个连接臂(7),每个所述连接臂(7)一端铰接连接有拉动块(8),所述拉动块(8)上端穿过驱动箱(1)连接有夹持板(9),所述夹持板(9)下端通过轨道结构与驱动箱(1)滑动连接,所述驱动箱(1)上端向内凹陷形成与拉动块(8)相配合的凹槽,所述驱动箱(1)上端设有按压组件,所述按压组件包括固定设置在驱动箱(1)上端的支架(10),所述支架(10)上通过轨道结构滑动连接按压板(11)。

2.根据权利要求1所述的一种光学仪器用支撑脚架,其特征在于:所述支架(10)上端抽插设有拉把(12),所述拉把(12)下端穿过支架(10)与按压板(11)固定连接,所述拉把(12)外侧活动套设有第二弹簧(13),所述第二弹簧(13)设置在支架(10)与按压板(11)之间。

3.根据权利要求1所述的一种光学仪器用支撑脚架,其特征在于:所述驱动箱(1)下端有旋转组件,所述驱动箱(1)通过旋转组件连接有调节箱(14)。

4.根据权利要求3所述的一种光学仪器用支撑脚架,其特征在于:所述调节箱(14)下端均匀铰接连接有三个套筒(15),每个所述套筒(15)外周设有与调节箱(14)相配合的限位块(16),所述限位块(16)上端与调节箱(14)活动连接。

5.根据权利要求4所述的一种光学仪器用支撑脚架,其特征在于:所述套筒(15)下端抽插设有螺杆(17),伸入套筒(15)的所述螺杆(17)外周对称设有两个移动块(18),两个所述移动块(18)与套筒(15)内部通过轨道结构滑动连接,所述螺杆(17)下端设有底座(19),所述套筒(15)外侧设有限位环(20),所述限位环(20)外侧活动设有旋转环(21),所述旋转环(21)与螺杆(17)螺纹连接。

6.根据权利要求5所述的一种光学仪器用支撑脚架,其特征在于:所述旋转组件包括设置在驱动箱(1)下端的转杆(22),所述转杆(22)下端穿过调节箱(14)并与调节箱(14)转动连接,所述转杆(22)上设有从动锥形齿轮(23)。

7.根据权利要求6所述的一种光学仪器用支撑脚架,其特征在于:从动锥形齿轮(23)啮合连接有驱动锥形齿轮(24),所述驱动锥形齿轮(24)连接有转轴(25),所述转轴(25)一端穿过调节箱(14)连接有转把(26),所述转轴(25)与调节箱(14)转动连接。
