专利号: 202321442744X
申请人: 天津中信仁恒机电工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

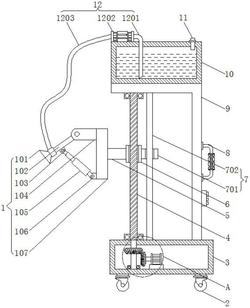

1.一种室内灭火喷淋装置,包括底座(3),其特征在于:所述底座(3)底部的四个拐角处均安装有万向轮(2),所述底座(3)的顶部安装有支架(9),所述支架(9)与所述底座(3)之间通过轴承连接有丝杆(4),所述底座(3)的内腔设置有驱动组件(14),所述驱动组件(14)的顶部与所述丝杆(4)的底部连接,所述丝杆(4)的外壁螺纹连接有丝母(6),所述丝母(6)的一侧设置有限位组件(7),所述丝母(6)远离所述限位组件(7)的一端安装有连接块(5),所述连接块(5)远离所述丝母(6)的一端设置有喷头组件(1),所述支架(9)的顶部安装有水箱(10),所述水箱(10)顶部的一端连接有进水管(11),所述水箱(10)与所述喷头组件(1)之间设置有导水组件(12)。

2.根据权利要求1所述的一种室内灭火喷淋装置,其特征在于:所述喷头组件(1)包括安装板(107),所述安装板(107)安装在所述连接块(5)远离所述丝母(6)的一端,所述安装板(107)一侧的顶部连接有固定杆(104),所述固定杆(104)的一侧铰接有连接杆(102),所述连接杆(102)远离所述固定杆(104)的一端连接有喷头本体(101),所述连接杆(102)的底部安装有第一连接座(103),所述第一连接座(103)的一侧铰接有电动推杆(105),所述电动推杆(105)远离所述第一连接座(103)的一侧铰接有第二连接座(106),所述第二连接座(106)与所述安装板(107)固定连接。

3.根据权利要求1所述的一种室内灭火喷淋装置,其特征在于:所述限位组件(7)包括光杆(702),所述光杆(702)安装在所述底座(3)的顶部和所述支架(9)的内顶壁之间,所述光杆(702)的外壁套设有滑套(701),所述滑套(701)的左端与所述丝母(6)的右端固定连接。

4.根据权利要求1所述的一种室内灭火喷淋装置,其特征在于:所述水箱(10)的表面安装有观察窗(13)。

5.根据权利要求2所述的一种室内灭火喷淋装置,其特征在于:所述导水组件(12)包括水泵(1202),所述水泵(1202)安装在所述水箱(10)顶部的一端,所述水泵(1202)的输入端与所述水箱(10)之间连接有抽水管(1201),所述水泵(1202)的输出端与所述喷头本体(101)之间连接有输水管(1203)。

6.根据权利要求1所述的一种室内灭火喷淋装置,其特征在于:所述支架(9)远离所述丝杆(4)的一侧连接有把手(8),所述把手(8)的外壁套接有橡胶套。

7.根据权利要求1所述的一种室内灭火喷淋装置,其特征在于:所述驱动组件(14)包括正反电机(1405),所述正反电机(1405)安装在所述底座(3)的内底壁,所述正反电机(1405)的动力输出端安装有主动轴(1404),所述主动轴(1404)远离所述正反电机(1405)的一端连接有主动锥齿轮(1403),所述主动锥齿轮(1403)的一侧啮合连接有从动锥齿轮(1401),所述从动锥齿轮(1401)的内腔套接有从动轴(1402),所述从动轴(1402)的顶部与所述丝杆(4)的底部固定连接,所述从动轴(1402)的底部与所述底座(3)的内底壁转动连接。
