专利号: 2023213960070
申请人: 郑州市龙翰机械设备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

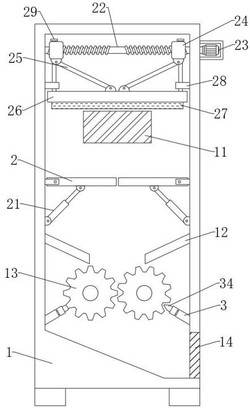

1.一种树枝粉碎机用压整机构,包括机体,所述机体包括粉碎箱(1),所述粉碎箱(1)表面固定连接有进料口(11),所述粉碎箱(1)的内壁固定连接有导向板(12),所述粉碎箱(1)的内侧活动连接有粉碎辊(13),所述粉碎箱(1)的内侧开设有出料口(14);

其特征在于,所述粉碎箱(1)的内侧设置有压整机构,所述压整机构包括正反螺杆(22),所述正反螺杆(22)活动连接在粉碎箱(1)的内侧,所述粉碎箱(1)的表面固定安装有电机(23),所述正反螺杆(22)和电机(23)的输出端固定连接,所述正反螺杆(22)的表面螺纹连接有移动块(24),所述移动块(24)的底端活动连接有连接杆(25),所述连接杆(25)的底端活动连接有压板(26),所述压板(26)的下表面固定连接有刀片(27)。

2.根据权利要求1所述的一种树枝粉碎机用压整机构,其特征在于:所述压整机构还包括支撑板(2),所述支撑板(2)活动连接在粉碎箱(1)的内侧,所述支撑板(2)通过转轴和粉碎箱(1)活动连接,所述粉碎箱(1)的内侧活动安装有伸缩气缸(21),所述粉碎箱(1)的内壁固定连接有固定块(28),所述压板(26)的上表面固定连接有限位杆(29)。

3.根据权利要求1所述的一种树枝粉碎机用压整机构,其特征在于:所述移动块(24)呈两组活动连接在正反螺杆(22)的表面,所述连接杆(25)的一端通过转轴和移动块(24)活动连接,所述连接杆(25)的另一端通过转轴和压板(26)活动连接。

4.根据权利要求2所述的一种树枝粉碎机用压整机构,其特征在于:所述伸缩气缸(21)的一端通过转轴和粉碎箱(1)活动连接,所述伸缩气缸(21)的另一端通过转轴和支撑板(2)活动连接,所述限位杆(29)和固定块(28)活动连接。

5.根据权利要求1所述的一种树枝粉碎机用压整机构,其特征在于:所述粉碎箱(1)的内侧设置有清理机构,所述清理机构包括固定杆(3),所述固定杆(3)固定连接在粉碎箱(1)的内壁,所述固定杆(3)的内壁固定连接有弹簧(31),所述弹簧(31)远离固定杆(3)的一端固定连接有伸缩杆(32),所述伸缩杆(32)远离弹簧(31)的一端固定连接有连接板(33),所述连接板(33)远离伸缩杆(32)的一端固定连接有刮杆(34)。

6.根据权利要求5所述的一种树枝粉碎机用压整机构,其特征在于:所述固定杆(3)呈四组固定连接在粉碎箱(1)的内壁,所述伸缩杆(32)活动连接在固定杆(3)的内侧,两组所述伸缩杆(32)和连接板(33)对应连接。
