专利号: 2023213745680
申请人: 合肥港唛调味食品有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-02-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

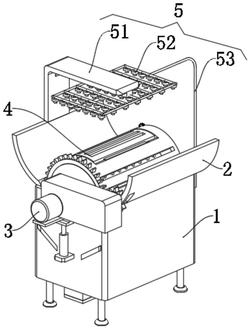

1.一种食品原料筛洗装置,包括筛洗箱(1),其特征在于,所述筛洗箱(1)包括箱体(11),所述箱体(11)右侧设置有出水口(13),所述箱体(11)底端设置有出料口(12),所述箱体(11)左侧设置有驱动组件(3),所述驱动组件(3)右侧设置有筛分组件(4),所述筛分组件(4)包括筛筒(42),所述筛筒(42)内部转动安装有内轮组(41),所述箱体(11)顶端连接有喷淋组件(5)。

2.根据权利要求1所述的一种食品原料筛洗装置,其特征在于,所述喷淋组件(5)包括固定连接在箱体(11)顶端边侧中心位置的支座(51),所述支座(51)呈L形结构,支座(51)的L形横板底端连接有喷淋盘(52),所述喷淋盘(52)边侧连接有水管(53)。

3.根据权利要求2所述的一种食品原料筛洗装置,其特征在于,所述箱体(11)顶端正反两侧对称连接有两个挡板(2),所述挡板(2)呈弯弧形结构。

4.根据权利要求1所述的一种食品原料筛洗装置,其特征在于,所述驱动组件(3)包括驱动电机(31),所述驱动电机(31)输出端贯穿支架(32)后连接有转轴(34),所述内轮组(41)包括内筒(411),所述内筒(411)与转轴(34)相连接固定。

5.根据权利要求4所述的一种食品原料筛洗装置,其特征在于,所述支架(32)设置有两个,两个所述支架(32)对称分布在箱体(11)左右两侧,所述支架(32)底端连接有气缸(33),且所述气缸(33)通过螺栓固定在箱体(11)两侧。

6.根据权利要求4所述的一种食品原料筛洗装置,其特征在于,所述驱动电机(31)轴端外侧设置有传动部件(35),所述传动部件(35)包括传动轮(352),所述传动轮(352)与驱动电机(31)轴端之间通过连接带(351)相连接,所述传动轮(352)一端转动安装在框板(36)内壁,框板(36)底端与支架(32)相连接固定,所述传动轮(352)另外一端连接有齿轮(353),所述筛筒(42)外侧与齿轮(353)相对应位置处环绕设置有齿牙,所述筛筒(42)与齿轮(353)之间通过齿牙啮合连接。

7.根据权利要求4所述的一种食品原料筛洗装置,其特征在于,所述内筒(411)环绕连接有多个拨板(414),所述筛筒(42)表面开设有开口,且开口内侧转动安装有盖板(412),所述筛筒(42)左侧通过通孔插设有锁止螺纹轴(413),且所述锁止螺纹轴(413)末端通过螺纹孔插设在盖板(412)内部。
