专利号: 202321371110X
申请人: 王爱清
专利类型:实用新型
专利状态:已下证
更新日期:2025-04-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

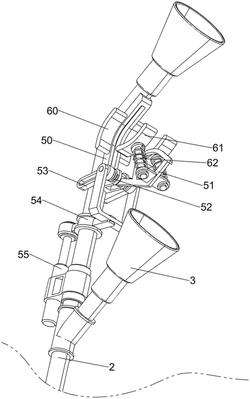

1.一种林业树冠病虫害防治装置,其特征在于:包括有导管(1)、伸缩管(2)、雾化喷头(3)、手柄(4)和修剪机构(5),导管(1)上部滑动式连接有伸缩管(2),伸缩管(2)上部连接有多个雾化喷头(3),导管(1)底部连接有手柄(4),伸缩管(2)上设有用于对虫害腐烂枝干进行修剪的修剪机构(5)。

2.如权利要求1所述的一种林业树冠病虫害防治装置,其特征在于:修剪机构(5)包括有安装座(50)、切割刀(51)、扭簧(52)、转动件(53)、滑动架(54)、电动推杆(55)和控制按钮(56),伸缩管(2)上部连接有安装座(50),安装座(50)下部转动式连接有切割刀(51),切割刀(51)前后两部均与安装座(50)之间连接有扭簧(52),切割刀(51)前后两侧均连接有转动件(53),伸缩管(2)上连接有电动推杆(55),电动推杆(55)伸缩端上连接有滑动架(54),滑动架(54)与伸缩管(2)滑动式连接,转动件(53)均与滑动架(54)滑动式连接,导管(1)下部连接有控制按钮(56),控制按钮(56)与电动推杆(55)电性连接,在进行药物喷淋时,可以通过按压控制按钮(56)触发电动推杆(55),电动推杆(55)伸缩端向下拉动滑动架(54),滑动架(54)向下移动,通过转动件(53)控制切割刀(51)进行旋转,切割刀(51)旋转与安装座(50)闭合,对虫害腐烂枝干进行修剪。

3.如权利要求2所述的一种林业树冠病虫害防治装置,其特征在于:还包括有夹持机构(6),夹持机构(6)包括有固定件(60)、夹持件(61)和弹性件,安装座(50)前后两侧均连接有固定件(60),切割刀(51)前后两部均滑动式连接有夹持件(61),夹持件(61)均与切割刀(51)之间连接有弹性件,切割刀(51)转动时,夹持件(61)先与枝干接触,与固定件(60)配合,对枝干进行夹持固定,防止枝干断裂掉落砸伤作业人员,弹性件能够使得夹持件(61)始终保持一定的夹持力度,提高夹持稳定性。

4.如权利要求1所述的一种林业树冠病虫害防治装置,其特征在于:手柄(4)上设有防滑。

5.如权利要求2所述的一种林业树冠病虫害防治装置,其特征在于:安装座(50)为弧形结构。

6.如权利要求3所述的一种林业树冠病虫害防治装置,其特征在于:弹性件为弹簧

(62)。
