专利号: 2023213277163
申请人: 德清莫干山薰衣草庄园生态农业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

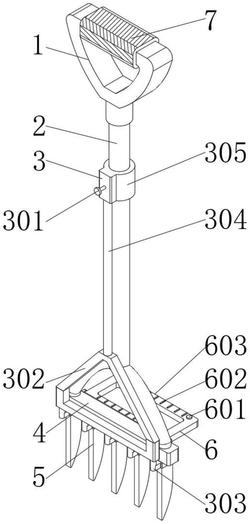

1.一种果蔬种植用翻土铲,包括铲架(4),其特征在于,所述铲架(4)的底端固定连接有铲齿(5),所述铲架(4)的背面设置有省力结构(6),所述铲架(4)的顶端活动连接有握杆(2),所述握杆(2)的表面设置有清理结构(3),所述握杆(2)的顶端固定连接有握把(1);

所述清理结构(3)包括清理环(303),所述清理环(303)滑动连接在铲齿(5)的表面,所述清理环(303)的顶端固定连接有连接架(302),所述连接架(302)的顶端固定连接有连接杆(304),所述连接杆(304)顶端的握杆(2)表面固定连接有滑动套(305),所述滑动套(305)内部的正面开设有定位孔(306),所述定位孔(306)内部活动连接有延伸至滑动套(305)外部的压杆(301),所述握杆(2)内部的上端开设有定位槽(309),所述定位槽(309)的内壁固定连接有定位弹簧(308),所述定位弹簧(308)一端固定连接有延伸至握杆(2)外部的定位块(307)。

2.根据权利要求1所述的一种果蔬种植用翻土铲,其特征在于,所述定位块(307)一端与定位孔(306)的内部之间构成卡合结构,且定位块(307)另一端与定位槽(309)的内部之间构成滑动结构。

3.根据权利要求1所述的一种果蔬种植用翻土铲,其特征在于,所述压杆(301)的形状为工字型,且压杆(301)一端的长度大于定位孔(306)内部的深度。

4.根据权利要求1所述的一种果蔬种植用翻土铲,其特征在于,所述滑动套(305)与握杆(2)的表面之间构成滑动结构,且滑动套(305)底端的一端与连接杆(304)顶端之间呈焊接一体化结构。

5.根据权利要求1所述的一种果蔬种植用翻土铲,其特征在于,所述省力结构(6)包括踩踏架(603),所述踩踏架(603)转动连接在铲架(4)背面的下端,且踩踏架(603)下方的铲架(4)背面固定连接有固定块(605),所述踩踏架(603)顶端一端的两侧固定连接有磁吸块(601),且铲架(4)背面两侧开设有与磁吸块(601)相磁吸卡合的磁吸孔(604)。

6.根据权利要求5所述的一种果蔬种植用翻土铲,其特征在于,所述踩踏架(603)的顶端固定连接有防滑条(602),且防滑条(602)底端与踩踏架(603)的顶端之间呈焊接一体化结构。

7.根据权利要求1所述的一种果蔬种植用翻土铲,其特征在于,所述握把(1)的表面套设有橡胶套(7),且橡胶套(7)的表面呈圆角。

8.根据权利要求1所述的一种果蔬种植用翻土铲,其特征在于,所述握杆(2)内部的底端开设有螺纹槽(8),且铲架(4)顶端固定连接有与螺纹槽(8)内部相螺纹配合的螺纹块(9)。
