专利号: 2023212900532
申请人: 嘉兴市艺数包装材料有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-11-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

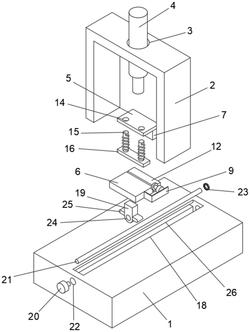

1.一种包装袋热封口装置,其特征在于,包括:

底座(1),所述底座(1)的顶面固定安装有支撑架(2),所述支撑架(2)的顶面开设有安装孔(3),所述安装孔(3)的内圆壁面固定套设有液压推杆(4),所述液压推杆(4)伸缩杆的一端固定安装有连接板(5),所述底座(1)的上方设置有放置板(6);

热封组件,所述热封组件设置在所述底座(1)的上方,用于对包装袋的袋口进行热封,所述热封组件包括:

第一热压块(7),所述第一热压块(7)固定安装在所述连接板(5)的底面,所述第一热压块(7)顶面开设的安装槽内部底面固定安装有第一加热片(8),所述放置板(6)的一侧固定安装有连接架(9),所述连接架(9)的一侧固定安装有第一驱动电机(10),所述第一驱动电机(10)旋转轴的一端固定安装有连接柱(11),所述连接柱(11)的一端固定安装有第二热压块(12),所述第二热压块(12)底面开设的安装槽内壁面固定安装有第二加热片(13)。

2.根据权利要求1所述的一种包装袋热封口装置,其特征在于,所述热封组件还包括:

两个限位孔(14),两个所述限位孔(14)均开设在所述连接板(5)的顶面,所述限位孔(14)的内圆壁面活动套设有限位柱(15),所述限位柱(15)的外圆壁面活动套设有复位弹簧(17),所述复位弹簧(17)的顶端与所述连接板(5)的底面固定安装,所述连接板(5)的底面设置有固定板(16),所述固定板(16)的顶面与所述复位弹簧(17)的底端固定安装。

3.根据权利要求1所述的一种包装袋热封口装置,其特征在于,所述底座(1)的顶面开设有活动槽(18),所述活动槽(18)的内部设置有移动块(19),所述移动块(19)的顶面与所述放置板(6)的底面固定安装,所述底座(1)的一侧固定安装有第二驱动电机(20),所述第二驱动电机(20)旋转轴的一端固定安装有丝杆(21)。

4.根据权利要求3所述的一种包装袋热封口装置,其特征在于,所述底座(1)的两侧均开设有活动孔(22),所述活动孔(22)与所述活动槽(18)相连通,左侧所述活动孔(22)的内圆壁面与第二驱动电机(20)旋转轴的外圆壁面活动套设,右侧所述活动孔(22)的内圆壁面固定套设有轴承(23),所述轴承(23)的内环内圆壁面与所述丝杆(21)的外圆壁面固定套设。

5.根据权利要求3所述的一种包装袋热封口装置,其特征在于,所述移动块(19)的一侧开设有螺纹孔(24),所述螺纹孔(24)的内部与所述丝杆(21)螺纹连接,所述移动块(19)的两侧均固定安装有滑动块(25),所述活动槽(18)的内壁面两侧均开设有滑动槽(26),所述滑动槽(26)与所述滑动块(25)滑动卡接。
