专利号: 2023212694075
申请人: 襄阳精研机电科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

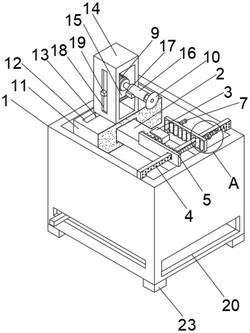

1.一种数控铣床,包括铣床床架(1),其特征在于:所述铣床床架(1)的内部固定连接有桥架(2),所述桥架(2)的上表面固定连接有置物台(3),所述置物台(3)的外表面设置有固定横杆(4),所述固定横杆(4)的外表面套接有固定夹板(5),所述固定夹板(5)的外表面固定连接有卡齿板(6),所述固定夹板(5)的一侧面固定连接有固定螺杆(7),所述固定螺杆(7)的外表面转动连接有卡位螺帽(8),所述置物台(3)的顶部设置有电机(9),所述电机(9)的输出端设置有铣刀(10)。

2.根据权利要求1所述的一种数控铣床,其特征在于:所述桥架(2)的外表面套接有第一移动台(11),所述第一移动台(11)的内部开设有第一滑槽(12),所述第一滑槽(12)的内部滑动连接有第一滑块(13),所述第一滑块(13)的顶部固定连接有第二移动台(14),所述第二移动台(14)的内部滑动连接有限位板(15)。

3.根据权利要求1所述的一种数控铣床,其特征在于:所述电机(9)的外表面套接有加固套管(16),所述加固套管(16)的下表面固定连接固定支架(17)。

4.根据权利要求2所述的一种数控铣床,其特征在于:所述第二移动台(14)的外表面开设有第二滑槽(18),所述第二滑槽(18)的内部滑动连接有第二滑块(19)。

5.根据权利要求1所述的一种数控铣床,其特征在于:所述铣床床架(1)的外表面开设有废料口(20),所述铣床床架(1)的内部设置有清理刮板(21)。

6.根据权利要求1所述的一种数控铣床,其特征在于:铣床床架(1)的底部固定连接有减震板(23),所述减震板(23)的数量为四个。
