专利号: 2023212458570
申请人: 长沙隆盛塑业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

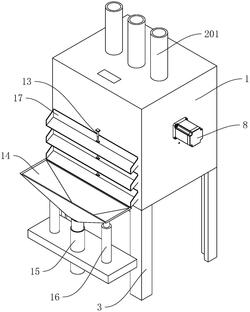

1.一种注塑机进料干燥装置,包括干燥箱(1)和进风管(2),其特征在于:所述进风管(2)包括上风管(201)和下风管(202),所述上风管(201)与下风管(202)均与所述干燥箱(1)连通,所述上风管(201)和所述下风管(202)错开设置,所述干燥箱(1)与所述下风管(202)之间设置有用于拦截所述干燥箱(1)内塑料颗粒的拦网(4);所述干燥箱(1)内设置有筛分组件,所述筛分组件包括沿竖直方向间隔分布的多层筛板(5),所述多层筛板(5)从上到下目数由小变大,所述干燥箱(1)上设置有用于驱动所述筛板(5)沿竖直方向移动的驱动机构。

2.根据权利要求1所述的一种注塑机进料干燥装置,其特征在于:所述驱动机构包括多个齿轮(7),多个所述齿轮(7)均转动连接于所述干燥箱(1)上,相邻两所述齿轮(7)互相啮合,所述齿轮(7)的端面上固定连接有驱动块(9),所述驱动块(9)与所述齿轮(7)偏心设置,所述筛板(5)搭接于所述驱动块(9)上;所述齿轮(7)与所述筛板(5)一一对应。

3.根据权利要求2所述的一种注塑机进料干燥装置,其特征在于:所述干燥箱(1)和所述筛板(5)之间设置有导向结构,所述导向结构包括导向槽(10)和导向块(11),所述导向块(11)滑动连接于所述导向槽(10)中。

4.根据权利要求3所述的一种注塑机进料干燥装置,其特征在于:所述干燥箱(1)内侧设置有用于限制所述筛板(5)最低位置的限位块(12),所述限位块(12)和所述筛板(5)一一对应设置。

5.根据权利要求1所述的一种注塑机进料干燥装置,其特征在于:所述筛板(5)和所述干燥箱(1)的底面均呈倾斜设置,多层所述筛板(5)和所述干燥箱(1)的底面均平行设置;多个所述筛板(5)将所述干燥箱(1)内分隔为多个筛分腔(6),所述干燥箱(1)上滑动连接有多个启闭门(17),所述启闭门(17)设置于所述筛板(5)的低端,所述启闭门(17)与所述筛分腔(6)一一对应设置。

6.根据权利要求5所述的一种注塑机进料干燥装置,其特征在于:所述干燥箱(1)与所述启闭门(17)之间设置有启闭驱动,所述启闭驱动包括启闭气缸(13),所述启闭气缸(13)的固定端设置于所述干燥箱(1)上,所述启闭气缸(13)的活动端与所述启闭门(17)固定连接。

7.根据权利要求6所述的一种注塑机进料干燥装置,其特征在于:所述干燥箱(1)旁设置有接料斗(14)和与所述接料斗(14)连通的排料管(15),所述接料斗(14)可沿竖直方向移动,所述排料管(15)设置为伸缩管。

8.根据权利要求1所述的一种注塑机进料干燥装置,其特征在于:所述拦网(4)设置于所述干燥箱(1)的底面上且与所述干燥箱(1)底面位于同一平面上。
