专利号: 202321206254X
申请人: 黑龙江菽茂农业科技开发有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

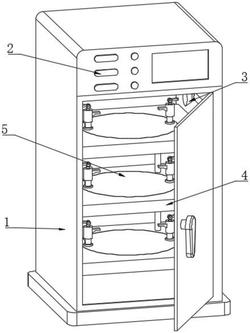

1.一种水稻品种研究用培育装置,包括培养箱(1)、光照单元(2)、喷淋单元(3),其特征在于:所述培养箱(1)内部固定有若干个呈一字阵列排布的放置板(4),放置板(4)内部设有转动机构(5);

所述转动机构(5)包括转动连接在放置板(4)内的转台(51),转台(51)包括承载部(511)和转动部(512),转台(51)的承载部(511)为圆柱体,其直径小于转动部(512)直径,且承载部(511)的上表面穿出放置板(4)上表面与其平齐;

转动机构(5)还包括使得转台(51)转动的驱动部件(52)及对放置在转台(51)上的培养板进行固定的固定部件(53)。

2.根据权利要求1所述的一种水稻品种研究用培育装置,其特征在于:所述转台(51)的转动部(512)位于放置板(4)内,转动部(512)表面开设有若干个呈圆周阵列排布的U形槽,且U形槽之间通过向内凹的圆弧线过渡。

3.根据权利要求1所述的一种水稻品种研究用培育装置,其特征在于:所述驱动部件(52)包括设置在培养箱(1)内底壁上的电机(521),电机(521)的输出端固定有转动轴,转动轴末端贯穿放置板(4)并转动连接在培养箱(1)的内顶壁上。

4.根据权利要求3所述的一种水稻品种研究用培育装置,其特征在于:所述转动轴外圆上固定有若干个转动盘(522),转动盘(522)均位于放置板(4)内部,且其上表面与转动部(512)下表面相接触;

转动盘(522)上表面偏心位置处固定有导向柱(523),转动盘(522)上表面中心位置处固定有圆盘(524),且圆盘(524)的外圆与圆弧线相贴合。

5.根据权利要求1所述的一种水稻品种研究用培育装置,其特征在于:所述固定部件(53)包括固定在承载部(511)上表面的两个呈对称排布的固定柱(531),固定柱(531)外圆上套设有限位块(532),且固定柱(531)上方设有弹簧(533)实现与限位块(532)之间的弹性连接。

6.根据权利要求5所述的一种水稻品种研究用培育装置,其特征在于:所述固定柱(531)内部固定有固定杆(534),固定杆(534)的顶端贯穿限位块(532)铰接有压紧杆(535),且铰接在压紧杆(535)前端的偏心位置处。
