专利号: 2023211535565
申请人: 南阳博思创伟科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-04-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

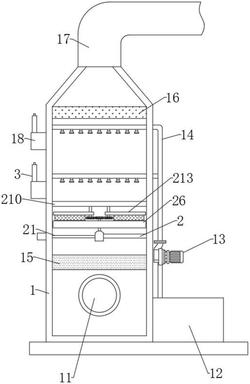

1.一种4,6‑二氯嘧啶加工用尾气喷淋吸收塔,包括塔体,所述塔体包括塔身(1),所述塔身(1)的表面设置有进风口(11),所述塔身(1)的一侧设置有储液箱(12),所述塔身(1)的表面固定安装有水泵(13),所述水泵(13)的表面固定连接有喷淋管(14),所述水泵(13)远离喷淋管(14)的一端和储液箱(12)固定连接,所述喷淋管(14)设置在塔身(1)的内侧,所述塔身(1)的内侧设置有填料层(15),所述塔身(1)的内侧设置有除雾层(16),所述塔身(1)的顶端设置有出风管(17),所述塔身(1)的表面固定连接有观测口(18),所述观测口(18)的内侧固定连接有观察窗(19);

其特征在于,所述塔身(1)的内侧设置有均匀喷洒机构,所述均匀喷洒机构包括第二转杆(24),所述第二转杆(24)活动连接在塔身(1)的内侧,所述第二转杆(24)的表面固定连接有网板(26),所述第二转杆(24)的顶端固定连接有第一齿轮(29),所述塔身(1)的内壁固定连接有固定杆(210),所述固定杆(210)的内侧活动连接有第三转杆(211),所述第三转杆(211)的底端固定连接有第二齿轮(212),所述第三转杆(211)的表面固定连接有刮板(213)。

2.根据权利要求1所述的一种4,6‑二氯嘧啶加工用尾气喷淋吸收塔,其特征在于:所述均匀喷洒机构还包括固定盒(2),所述固定盒(2)固定连接在塔身(1)的内壁,所述固定盒(2)的内侧活动连接有第一转杆(21),所述第一转杆(21)的表面固定连接有第一锥形齿(22),所述塔身(1)的表面固定安装有第一电机(23),所述第一转杆(21)和第一电机(23)的输出端固定连接,所述第二转杆(24)活动连接在固定盒(2)的内侧,所述第二转杆(24)的底端固定连接有第二锥形齿(25),所述塔身(1)的内壁开设有活动槽(27),所述网板(26)的表面固定连接有连接块(28)。

3.根据权利要求1所述的一种4,6‑二氯嘧啶加工用尾气喷淋吸收塔,其特征在于:所述固定杆(210)呈杆状固定连接在塔身(1)的内壁,所述第三转杆(211)呈两组和固定杆(210)活动连接,所述刮板(213)呈两组和第三转杆(211)对应连接。

4.根据权利要求2所述的一种4,6‑二氯嘧啶加工用尾气喷淋吸收塔,其特征在于:所述第一转杆(21)活动连接在塔身(1)的内侧,所述活动槽(27)呈圆槽状开设在塔身(1)的内壁,所述连接块(28)呈两组和网板(26)固定连接,所述连接块(28)的一端和网板(26)固定连接,所述连接块(28)的另一端和活动槽(27)活动连接。

5.根据权利要求1所述的一种4,6‑二氯嘧啶加工用尾气喷淋吸收塔,其特征在于:所述观测口(18)的内侧设置有清洁机构,所述清洁机构包括固定框(3),所述固定框(3)固定连接在观测口(18)的顶端,所述固定框(3)的内侧活动连接有螺杆(31),所述固定框(3)的顶端固定安装有第二电机(32),所述螺杆(31)和第二电机(32)的输出端固定连接,所述螺杆(31)的表面螺纹连接有移动杆(33),所述移动杆(33)的表面固定连接有海绵板(34),所述固定框(3)的内侧固定连接有限位杆(35)。

6.根据权利要求5所述的一种4,6‑二氯嘧啶加工用尾气喷淋吸收塔,其特征在于:所述固定框(3)呈长板状固定连接在观测口(18)的顶端,所述限位杆(35)呈杆状和移动杆(33)活动连接。
