专利号: 2023211141775
申请人: 常州凯诺精密工具有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

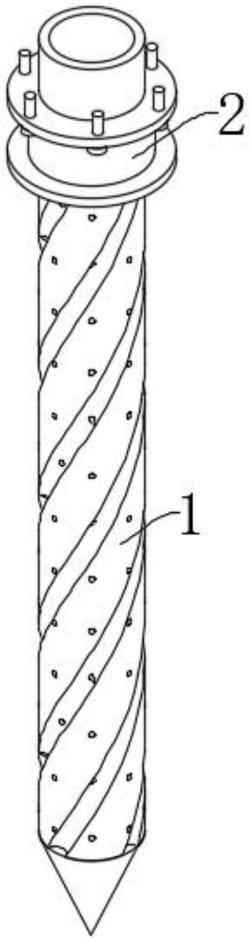

1.一种具有内冷结构的钨钢铣刀,其特征在于:包括铣刀组件(1)以及固定安装在铣刀组件(1)顶端的连接件(2);

铣刀组件(1)包括用于铣削加工的铣刀杆体(11),铣刀杆体(11)的底端安装有铣刀头(14),铣刀杆体(11)的外侧开设有螺纹状的铣刀螺纹槽(12);

连接件(2)上开设有竖直方向的冷却液导送通道。

2.根据权利要求1所述的一种具有内冷结构的钨钢铣刀,其特征在于,所述铣刀杆体(11)的内部中心处开设有用于冷却液导送的冷却液内流道(15)。

3.根据权利要求2所述的一种具有内冷结构的钨钢铣刀,其特征在于,所述铣刀杆体(11)的外侧开设有若干组水平设置的导液孔(13),导液孔(13)与冷却液内流道(15)连通设置。

4.根据权利要求1所述的一种具有内冷结构的钨钢铣刀,其特征在于,所述连接件(2)包括连接环(21),连接环(21)的两端均固定连接有连接板(22),位于底端的连接板(22)与铣刀组件(1)的顶端固定连接。

5.根据权利要求4所述的一种具有内冷结构的钨钢铣刀,其特征在于,位于上侧所述连接板(22)顶端固定安装有用于安装的安装件(24)。

6.根据权利要求5所述的一种具有内冷结构的钨钢铣刀,其特征在于,位于上侧的所述连接板(22)外侧边缘处穿设有用于锁紧的安装螺钉(23)。
