专利号: 2023210809303
申请人: 封丘县豫封金属制品有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

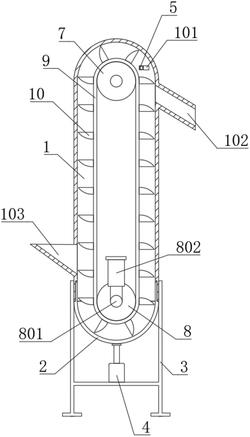

1.一种防止皮带打滑的斗式提升机,其特征在于:包括斗式提升机外壳(1),所述斗式提升机外壳(1)的底部滑动连接有集料壳(2),所述斗式提升机外壳(1)外侧的底部固定安装有支架(3),所述支架(3)的顶部固定安装有第一液压缸(4),所述第一液压缸(4)的输出端与集料壳(2)固定安装,所述斗式提升机外壳(1)靠近顶部的前后两侧均开设有安装槽(101),所述安装槽(101)的内部固定连接有固定架(5),所述固定架(5)的内部活动连接有敲击块(6)。

2.根据权利要求1所述的一种防止皮带打滑的斗式提升机,其特征在于:所述斗式提升机外壳(1)的内部转动连接有主动轮(7)和从动轮(8),所述主动轮(7)和从动轮(8)通过皮带(9)传动,所述皮带(9)的外侧等间距固定有多个料斗(10),所述多个料斗(10)均与集料壳(2)相适配。

3.根据权利要求1所述的一种防止皮带打滑的斗式提升机,其特征在于:所述斗式提升机外壳(1)右侧靠近顶部的位置固定连接有出料口(102),所述斗式提升机外壳(1)左侧靠近底部的位置固定连接有进料口(103)。

4.根据权利要求1所述的一种防止皮带打滑的斗式提升机,其特征在于:所述集料壳(2)的顶部固定连接有滑动框(201),所述斗式提升机外壳(1)靠近滑动框(201)的一侧开设有滑动槽(104),所述滑动框(201)与滑动槽(104)相配合,所述滑动框(201)的顶部开设有倒角(202)。

5.根据权利要求1所述的一种防止皮带打滑的斗式提升机,其特征在于:所述支架(3)通过螺栓与斗式提升机外壳(1)固定安装,所述第一液压缸(4)通过螺栓与支架(3)固定安装,所述第一液压缸(4)的输出端通过螺栓与集料壳(2)的底部固定安装。

6.根据权利要求1所述的一种防止皮带打滑的斗式提升机,其特征在于:所述敲击块(6)通过转轴与固定架(5)活动连接,所述敲击块(6)靠近固定架(5)的一端固定连接有复位弹簧(601),所述复位弹簧(601)的另一端与固定架(5)的内壁固定连接。

7.根据权利要求2所述的一种防止皮带打滑的斗式提升机,其特征在于:所述主动轮(7)和从动轮(8)均设置有转速传感器,所述转速传感器连接有控制器,所述从动轮(8)的中心转动连接有从动轮安装轴(801),所述从动轮安装轴(801)的两端均与斗式提升机外壳(1)在竖直方向上滑动连接,所述斗式提升机外壳(1)靠近从动轮安装轴(801)的两端均通过螺栓固定安装有第二液压缸(802),所述第二液压缸(802)的输出端均与从动轮安装轴(801)固定连接,所述第二液压缸(802)与控制器电性连接。
