专利号: 2023210687857
申请人: 黑龙江易金祥农业智能机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

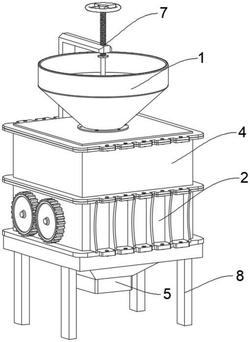

1.一种大米加工粉碎装置,包括进料斗(1),其特征在于:所述进料斗(1)下方设有粉碎腔(2),粉碎腔(2)内部设有用于破碎大米的粉碎轴(3),进料斗(1)与粉碎腔(2)之间设有空腔体(4),粉碎腔(2)的下方对应设有出料斗(5);

所述进料斗(1)为倒锥形,进料斗(1)下端出口深入空腔体(4)内,进料斗(1)底端设有用于控制大米流量及防止大米堆积的可调盖板(6),进料斗(1)外侧后方设有与可调盖板(6)配合的调节部(7)。

2.根据权利要求1所述的一种大米加工粉碎装置,其特征在于:所述可调盖板(6)为倒碗形,位于进料斗(1)下端出口的正下方,可调盖板(6)的直径大于进料斗(1)下端出口的直径。

3.根据权利要求1所述的一种大米加工粉碎装置,其特征在于:所述调节部(7)包括垂直设置的调节杆(71),调节杆(71)下端贯穿并固定于可调盖板(6)的中心点,调节杆(71)上段杆壁外侧设有旋转螺纹(72),旋转螺纹(72)下方的调节杆(71)上固定设有限位块(73),调节杆(71)的顶端设有用于转动调节杆(71)的把手(74);

所述调节杆(71)的旋转螺纹(72)段设有水平的连接杆(75),连接杆(75)向后延伸并向下设有竖直的固定杆(76),固定杆(76)的底端固定于空腔体(4)的顶壁上。

4.根据权利要求3所述的一种大米加工粉碎装置,其特征在于:所述调节杆(71)贯穿连接杆(75)上下,连接杆(75)与调节杆(71)相接触的面设有与旋转螺纹(72)配合的凹陷螺纹,所述旋转螺纹(72)的长度大于空腔体(4)的高度以确保调节杆(71)带动可调盖板(6)在空腔体(4)内上下移动。

5.根据权利要求1所述的一种大米加工粉碎装置,其特征在于:所述粉碎轴(3)为两组,粉碎轴(3)的一端穿过粉碎腔(2)侧壁延伸至外部并设有齿轮环(31),两个齿轮环(31)啮合实现相对方向的转动。

6.根据权利要求1所述的一种大米加工粉碎装置,其特征在于:所述出料斗(5)为漏斗形,出料斗(5)上端与粉碎腔(2)底部固定连接,出料斗(5)下端设有大米粉碎后的出料口。

7.根据权利要求1所述的一种大米加工粉碎装置,其特征在于:所述出料斗(5)的外侧设有支腿(8),支腿(8)的高度大于出料斗(5)的高度以保证出料口位于地面之上。
