专利号: 2023210639514
申请人: 江苏强圣医疗科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-06-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

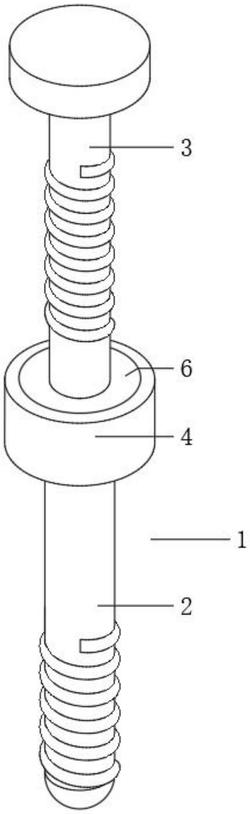

1.一种用于骨髓内固定的空心接骨螺钉,包括接骨螺钉本体(1)、第一螺钉(2)和第二螺钉(3),所述第一螺钉(2)内部插设有第二螺钉(3),其特征在于,所述第一螺钉(2)顶端固定安装固定块(4),所述固定块(4)的内部两侧对称设置有限位槽(5),所述第二螺钉(3)外表面套设有限位块(6),所述限位块(6)上活动设置有卡块(7)。

2.根据权利要求1所述的一种用于骨髓内固定的空心接骨螺钉,其特征在于,所述限位块(6)的内部开设有伸缩槽(8),所述伸缩槽(8)的内部固定安装加强杆(9),所述加强杆(9)的外表面套设有弹簧(10)。

3.根据权利要求1所述的一种用于骨髓内固定的空心接骨螺钉,其特征在于,所述固定块(4)的内部设置有螺纹槽(11),所述限位块(6)的外表面设置有螺纹圈(12),所述螺纹圈(12)和螺纹槽(11)之间相互配合使用。

4.根据权利要求1所述的一种用于骨髓内固定的空心接骨螺钉,其特征在于,所述卡块(7)对称设置在限位块(6)的两侧,两个所述卡块(7)的底端为圆角设计,两个所述卡块(7)与限位槽(5)之间相互配合使用。

5.根据权利要求1所述的一种用于骨髓内固定的空心接骨螺钉,其特征在于,所述第一螺钉(2)和第二螺钉(3)安装后限位块(6)与固定块(4)的顶端在同一水平面上。

6.根据权利要求2所述的一种用于骨髓内固定的空心接骨螺钉,其特征在于,所述伸缩槽(8)与卡块(7)相对应设置且二者相互配合使用,所述加强杆(9)的一端活动设置在卡块(7)的内部,所述卡块(7)的内部设置有供加强杆(9)活动的槽,每个所述卡块(7)能够收缩在收缩槽中。

7.根据权利要求2所述的一种用于骨髓内固定的空心接骨螺钉,其特征在于,两个所述弹簧(10)的一端固定连接在伸缩槽(8)的内壁且另一端固定连接卡块(7)的外壁。
