专利号: 2023210627358
申请人: 临沂旭阳包装有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

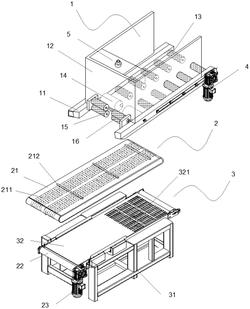

1.一种包装纸盒印刷设备放料装置,其特征在于:包括:放料装置、分离输送装置和吸附平台;

所述放料装置包括放料托架,所述放料托架上设置有放料输送辊,所述放料输送辊的上侧围设有放料围栏,所述放料围栏设置有可调出料口;

所述分离输送装置包括放料围栏内靠近出料口可转动地设置有偏心分离筒,所述偏心分离筒下方设置有分离输送带,所述分离输送带包括输送带主体上布置有多个与所述偏心分离筒关联配合的分离驱动体;

所述吸附平台包括所述分离输送带上设置有若干个通气孔,所述输送带下方设置有与其配合的工作台,所述工作台内设吸附腔,所述吸附腔对应设置在偏心分离筒下方,所述吸附腔顶部设置有若干个吸附孔。

2.根据权利要求1所述的包装纸盒印刷设备放料装置,其特征在于:所述可调出料口包括出料口主体内竖向开设有伸缩槽,所述伸缩槽内配合设置有伸缩板;所述伸缩槽底开设螺纹孔,所述伸缩板对应开设贯穿孔,所述伸缩板通过螺杆穿过贯穿孔与螺纹孔配合连接,所述伸缩板和伸缩槽底部之间的螺杆上套设有弹簧。

3.根据权利要求2所述的包装纸盒印刷设备放料装置,其特征在于:所述出料口外侧设置有调节辊组;

所述调节辊组包括两个上下配合设置的调节辊,所述调节辊通过安装轴配合螺纹固定件安装在安装竖板上,所述安装竖板上竖向开设有配合安装轴的调节孔。

4.根据权利要求3所述的包装纸盒印刷设备放料装置,其特征在于:所述伸缩板与伸缩槽侧壁滑动配合,所述伸缩槽侧壁上设置有滑槽;

所述伸缩板上设置有配合螺杆的沉孔;

所述安装竖板为L形板。

5.根据权利要求1所述的包装纸盒印刷设备放料装置,其特征在于:所述偏心分离筒包括分离筒主体可转动地安装在偏心轴上,所述分离筒主体内设置有配重块。

6.根据权利要求1所述的包装纸盒印刷设备放料装置,其特征在于:所述工作台安装在下机架上,所述输送辊和放料围栏安装在上机架上,所述上机架固定在下机架上;

所述工作台两端分别安装有与所述输送带配合的驱动辊和从动辊。

7.根据权利要求1所述的包装纸盒印刷设备放料装置,其特征在于:所述吸附腔设置有抽气口,所述抽气口与抽气装置进气端连接。

8.根据权利要求1所述的包装纸盒印刷设备放料装置,其特征在于:相邻两个所述分离驱动体的间隔大于包装纸盒印刷纸的长度;

所述分离驱动体为碰撞驱动偏心分离筒转动的柱面体。

9.根据权利要求1至8中任一所述的包装纸盒印刷设备放料装置,其特征在于:所述偏心分离筒上方的放料围栏上安装有朝向下侧的喷气管;

所述放料输送辊通过第一电机驱动,所述输送带通过第二电机驱动。
