专利号: 2023210388022
申请人: 浙江双嘉建设工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

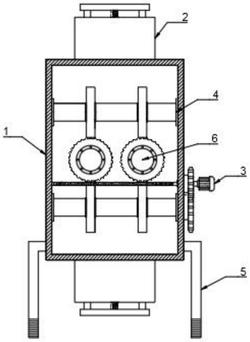

1.一种防扬尘装置,其特征在于,包括机体(1),机体(1)前后端均设置有防撞组件(2),其中部设置有喷雾件(6),机体(1)一侧还设置有驱动组件(3),机体(1)内部前后侧均设置有滚动件(4),两侧滚动件(4)贯穿机体(1)底部,其中一侧滚动件(4)通过驱动组件(3),带动另一侧滚动件(4)滚动,喷雾件(6)通过驱动组件(3)传动与滚动件(4)同步旋转;

滚动件(4)包括转杆(14)和柱形盘(15),柱形盘(15)设置在转杆(14)的两侧,转杆(14)穿过两柱形盘(15)的圆心,且两端均与机体(1)转动连接;

驱动组件(3)包括电机(7)、大齿轮(9)、小齿轮(8)、蜗杆(13)和蜗轮(16),电机(7)设置在机体(1)的一侧,小齿轮(8)和蜗杆(13)均与电机(7)的主轴连接,小齿轮(8)下方设置有大齿轮(9),大齿轮(9)通过与小齿轮(8)啮合在机体(1)上转动,机体(1)内靠近大齿轮(9)的转杆(14),其一端伸出机体(1),并与大齿轮(9)连接,蜗杆(13)伸入机体(1),并在机体(1)内转动,蜗杆(13)与蜗轮(16)啮合连接,蜗轮(16)下端设置有固定座(17),并与固定座(17)转动连接,其上端还设置有喷雾件(6)。

2.根据权利要求1所述的一种防扬尘装置,其特征在于,喷雾件(6)包括转动柱(18)、水箱(10)和雾化器(11),转动柱(18)下端与蜗轮(16)连接,上端穿过机体(1),并设置有水箱(10),水箱(10)的内部设置有加压器,且上端设置有雾化器(11)。

3.根据权利要求2所述的一种防扬尘装置,其特征在于,机体(1)上端设置有与转动柱(18)相对应的通孔,转动柱(18)通过密封轴承(25)穿过通孔,与机体(1)转动连接。

4.根据权利要求2所述的一种防扬尘装置,其特征在于,雾化器(11)是圆柱形状,且其侧壁设置有多个喷雾口(12)。

5.根据权利要求1所述的一种防扬尘装置,其特征在于,防撞组件(2)包括缓冲块(19)、防撞板(20)、滑动杆(22)、大弹簧(24)和小弹簧(23),缓冲块(19)设置在机体(1)上,缓冲块(19)的上下侧均设置有滑槽(21),小弹簧(23)设置在滑槽(21)内,滑动杆(22)伸入滑槽(21)内,其一端连接小弹簧(23),一端连接防撞板(20),若干个大弹簧(24)设置在防撞板(20)和缓冲块(19)之间。

6.根据权利要求1所述的一种防扬尘装置,其特征在于,机体(1)两侧均设置有把手(5)。
