专利号: 2023210366540
申请人: 新县东兴建材有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

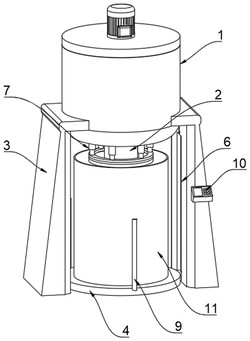

1.一种干混砂浆生产用灌装装置,包括灌装机主体(1)和下料管(2),所述下料管(2)固定在灌装机主体(1)底部,所述灌装机主体(1)内储存有干混砂浆,其特征在于:灌装机主体(1)两侧外壁均固定设有支撑板(3),两个支撑板(3)之间设有垫板(4),用于放置包装袋(11)灌装干混砂浆;

两个支撑板(3)相互靠近一侧均安装有升降组件(5),用于驱动垫板(4)上下移动;

两个支撑板(3)相互靠近一侧表面均开设有滑槽(6),每组升降组件(5)均包括螺纹杆(501),所述螺纹杆(501)转动设在滑槽(6)内,两个螺纹杆(501)上均螺纹连接有螺纹块(502),两个螺纹块(502)与垫板(4)外壁固定,所述下料管(2)外壁安装有固定组件(7),用于固定包装袋(11)的袋口。

2.根据权利要求1所述的一种干混砂浆生产用灌装装置,其特征在于:两个支撑板(3)内部均嵌设有电机(503),所述电机(503)输出轴底部贯穿支撑板(3)并与螺纹杆(501)顶部固定,用于驱动螺纹杆(501)旋转。

3.根据权利要求2所述的一种干混砂浆生产用灌装装置,其特征在于:所述固定组件(7)包括第一环板(701),所述第一环板(701)固定套设在下料管(2)上,所述第一环板(701)顶部设有第二环板(702),所述第二环板(702)活动套设在下料管(2)上。

4.根据权利要求3所述的一种干混砂浆生产用灌装装置,其特征在于:所述第二环板(702)顶部固定设有四个电动推杆(703),四个电动推杆(703)顶部均与灌装机主体(1)底部固定连接。

5.根据权利要求1所述的一种干混砂浆生产用灌装装置,其特征在于:所述垫板(4)后侧壁上固定设有三个竖杆一(8),在包装袋(11)后方起到限位作用。

6.根据权利要求1所述的一种干混砂浆生产用灌装装置,其特征在于:所述垫板(4)前侧壁上铰接有竖杆二(9),在包装袋(11)前方起到限位作用。

7.根据权利要求4所述的一种干混砂浆生产用灌装装置,其特征在于:位于灌装机主体(1)一侧的支撑板(3)前端固定设有用于控制电动推杆(703)和电机(503)的控制器(10)。
