专利号: 2023210259445
申请人: 淮安雅居乐环境服务有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

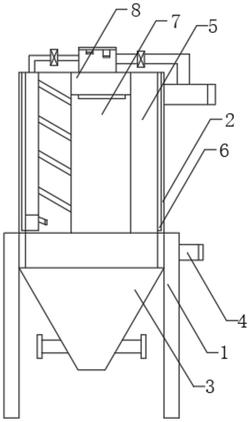

1.危险废物处理用急冷脱酸塔,包括支撑架(1)、塔体(2)、处理筒体(5)、主处理腔(7)、离心雾化盘(8)和辅助腔道(13),其特征在于,所述支撑架(1)的顶部固定设置有塔体(2),所述塔体(2)的内部固定设置有处理筒体(5),且所述处理筒体(5)的内部开设有主处理腔(7),所述主处理腔(7)内的顶部设置有离心雾化盘(8),所述处理筒体(5)的外部设置有环形隔板(12),且所述环形隔板(12)与塔体(2)的内壁面之间形成辅助腔道(13),所述塔体(2)的内部一侧固定设置有侧导气管(9),所述侧导气管(9)内的底部设置有负压风机(10),所述负压风机(10)的输出端固定连接有风机排气端口(11),所述风机排气端口(11)置于辅助腔道(13)内的底部,所述塔体(2)的内壁面设置有耐酸砖块(6)。

2.根据权利要求1所述的危险废物处理用急冷脱酸塔,其特征在于,所述支撑架(1)的内部设置有废料斗(3),且所述废料斗(3)设置在塔体(2)的底部,所述废料斗(3)的底部两侧均设置有排废口。

3.根据权利要求1所述的危险废物处理用急冷脱酸塔,其特征在于,所述支撑架(1)的顶部一侧设置有进气端口(4),所述进气端口(4)与塔体(2)的内部连通,所述塔体(2)的顶部一侧设置有出气端口(19)。

4.根据权利要求3所述的危险废物处理用急冷脱酸塔,其特征在于,所述塔体(2)的顶端固定设置有与主处理腔(7)连通的分配室(14),所述分配室(14)的一端固定连接有第一导气管(15),所述分配室(14)的另一端固定连接有第二导气管(16)。

5.根据权利要求4所述的危险废物处理用急冷脱酸塔,其特征在于,所述第一导气管(15)的一端与出气端口(19)连通,所述第二导气管(16)的一端与侧导气管(9)的顶端连通,所述第一导气管(15)的中部设置有第一阀门(17),所述第二导气管(16)的中部设置有第二阀门(18)。

6.根据权利要求5所述的危险废物处理用急冷脱酸塔,其特征在于,所述塔体(2)的顶部边侧设置有废气检测室(20),所述废气检测室(20)的一端与辅助腔道(13)的顶部连通,所述废气检测室(20)的另一端与出气端口(19)连通,所述废气检测室(20)的内部和分配室(14)的内部均设置有温度感应器(21)。
