专利号: 2023210191724
申请人: 常州市利凯数控科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

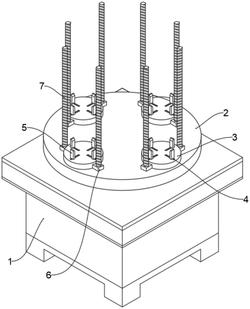

1.数控机床用旋转式料仓,包括底座(1),所述底座(1)的上方设置有旋转台(2),且旋转台(2)与底座(1)转动连接,所述旋转台(2)上端面的四角处均设置有送料台(3);

其特征在于:还包括:

第一传动腔(8),其设置在所述底座(1)的内部,旋转台(2)的下端延伸至第一传动腔(8)的底部,且旋转台(2)的底部与第一传动腔(8)通过轴承连接,所述旋转台(2)的下端固定设置有从动齿轮(9);

第一滑动块(6),其设置在所述送料台(3)的两侧,所述第一滑动块(6)的内部均安装有第一螺杆(7),第一螺杆(7)的两端均贯穿于第一滑动块(6),且第一螺杆(7)的下端与旋转台(2)转动连接;

夹块(5),其设置在所述送料台(3)上端面的四角处,且夹块(5)与送料台(3)通过滑槽(4)滑动配合。

2.根据权利要求1所述的数控机床用旋转式料仓,其特征在于:所述第一传动腔(8)内部的一侧固定安装有第一电机(10),所述第一电机(10)的输出轴安装有驱动齿轮(11),且驱动齿轮(11)与从动齿轮(9)啮合连接。

3.根据权利要求1所述的数控机床用旋转式料仓,其特征在于:所述旋转台(2)内部四角处均设置有第二传动腔(12),所述第一螺杆(7)的下端均延伸至第二传动腔(12)的内部,所述第一螺杆(7)位于第二传动腔(12)内部的一端固定设置有蜗轮(13),所述蜗轮(13)的后端安装有蜗杆(14),且蜗杆(14)与蜗轮(13)啮合连接,所述蜗杆(14)的一端安装有第二电机(15),且第二电机(15)与旋转台(2)相固定。

4.根据权利要求3所述的数控机床用旋转式料仓,其特征在于:所述蜗轮(13)与蜗杆(14)两轴的交错角为九十度。

5.根据权利要求1所述的数控机床用旋转式料仓,其特征在于:所述滑槽(4)的内部均转动安装有第二螺杆(19),所述第二螺杆(19)的外部安装有第二滑动块(20),第二滑动块(20)的内螺孔与第二螺杆(19)相适配,且第二滑动块(20)的上端与夹块(5)的底部相固定。

6.根据权利要求5所述的数控机床用旋转式料仓,其特征在于:所述第二螺杆(19)的一端安装固定设置有第二锥形齿轮(18),所述送料台(3)内部的中间位置处固定安装有第三电机(16),所述第三电机(16)的输出轴安装有第一锥形齿轮(17),且第一锥形齿轮(17)与第二锥形齿轮(18)啮合连接。

7.根据权利要求5所述的数控机床用旋转式料仓,其特征在于:所述夹块(5)的内部设置有橡胶垫,且橡胶垫与夹块(5)粘连固定。

8.根据权利要求1所述的数控机床用旋转式料仓,其特征在于:所述旋转台(2)安装于数控机床的上料端,且通过机械臂对送料台(3)内部的工件进行运送。
