专利号: 2023210144206
申请人: 岳建中
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

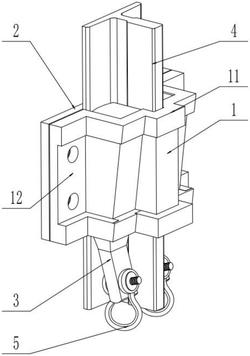

1.一种电梯导轨锁,其特征在于:包括钳口(1)、止滑板(2)和钳柄(3),钳口(1)为带有U槽的壳体(11)且其两端设有连接板(12),T型导轨(4)的背板位于壳体(11)的槽口内部且其立板位于壳体(11)内部,止滑板(2)紧贴T型导轨(4)的背板背面且其两端分别与两个连接板(12)固定连接,所述壳体(11)的U槽内部被T型导轨(4)的立板分割为两个贯通的调整通槽(13),所述调整通槽(13)为上大下小的锥形槽,两个调整通槽(13)内部均安装有钳柄(3),钳柄(3)的上部与调整通槽(13)内腔完全匹配且其下端安装有吊环(5)。

2.根据权利要求1所述的一种电梯导轨锁,其特征在于:所述止滑板(2)与T型导轨(4)背板接触连接的中部设有摩擦纹(21)。

3.根据权利要求1或2所述的一种电梯导轨锁,其特征在于:所述钳柄(3)下部向远离T型导轨(4)背板的方向倾斜设置。

4.根据权利要求1或2所述的一种电梯导轨锁,其特征在于:所述壳体(11)的U槽底部设有限制T型导轨(4)立板位移的卡槽(14)。

5.根据权利要求1或2所述的一种电梯导轨锁,其特征在于:所述钳口(1)的壳体(11)与连接板(12)为一体成型。

6.根据权利要求1或2所述的一种电梯导轨锁,其特征在于:所述连接板(12)与止滑板(2)的两端通过多个螺栓固定连接。
