专利号: 2023209303502
申请人: 杭州富阳荣腾机械制造有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

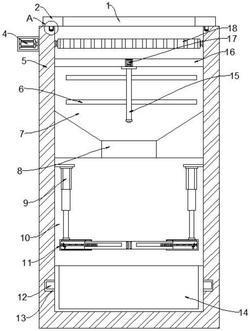

1.一种具有压实功能的碎纸机,包括碎纸机主体(5),其特征在于:所述碎纸机主体(5)的顶端安装有密封盖(2),且密封盖(2)的内部设置有入口槽(1),所述碎纸机主体(5)的内部设置有粉碎槽(7),所述碎纸机主体(5)的一侧安装有第一电机(4),所述粉碎槽(7)内部的顶端安装有横向粉碎辊(18),所述横向粉碎辊(18)底端的粉碎槽(7)的内部安装有连接板(16),且连接板(16)的内部安装有第二电机(17),所述连接板(16)的底端安装有搅拌轴(15),且搅拌轴(15)的外侧均匀安装有粉碎刀片(6),所述粉碎槽(7)的底端设置有下料槽(8),所述下料槽(8)底端的碎纸机主体(5)的内部设置有压实腔(10),且压实腔(10)内部的两侧均安装有电动推杆(9),且电动推杆(9)的输出端均安装有安装板(11),所述安装板(11)的内部均设置有压实机构(19)。

2.根据权利要求1所述的一种具有压实功能的碎纸机,其特征在于:所述压实机构(19)包括容纳槽(1901),且容纳槽(1901)均设置在安装板(11)的内部,所述容纳槽(1901)的内部均安装有螺纹杆(1902),且螺纹杆(1902)的外侧均安装有第一锥齿轮(1903),所述螺纹杆(1902)一端的容纳槽(1901)的内部均安装有第三电机(1905),且第三电机(1905)的一端安装有连接轴(1906),所述连接轴(1906)的外侧均安装有第二锥齿轮(1904),所述第一锥齿轮(1903)均与第二锥齿轮(1904)啮合连接,所述容纳槽(1901)的内部安装有活动板(1907),且活动板(1907)的内部安装有第一磁铁板(20)。

3.根据权利要求1所述的一种具有压实功能的碎纸机,其特征在于:所述压实腔(10)内部的底端安装有收集盒(14),且收集盒(14)的一端安装有把手(3),所述收集盒(14)的两侧均安装有第一导向块(12),所述压实腔(10)两侧的碎纸机主体(5)的内部均设置有第一导向槽(13),所述第一导向块(12)均与第一导向槽(13)相连接。

4.根据权利要求3所述的一种具有压实功能的碎纸机,其特征在于:所述第一导向块(12)的宽度均与第一导向槽(13)的宽度相等,所述第一导向块(12)与第一导向槽(13)均关于收集盒(14)的中轴线呈对称设置。

5.根据权利要求2所述的一种具有压实功能的碎纸机,其特征在于:所述活动板(1907)的两端均安装有第二导向块(22),所述安装板(11)的两端均设置有第二导向槽(21),所述第二导向槽(21)均与第二导向块(22)相连接。

6.根据权利要求1所述的一种具有压实功能的碎纸机,其特征在于:所述密封盖(2)底端的两侧均安装有定位块(23),所述碎纸机主体(5)顶端的两侧均设置有定位槽(24),所述定位块(23)均与定位槽(24)相连接,所述定位块(23)的内部安装有第三磁铁(25),所述定位槽(24)的底端均安装有第四磁铁(26),所述第三磁铁(25)均与第四磁铁(26)相连接。
