专利号: 2023208977673
申请人: 宁波市安洋工具有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

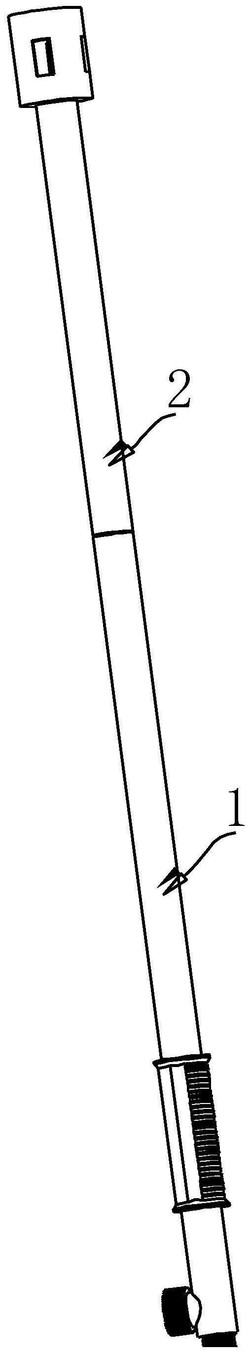

1.一种分节式喷火枪,包括本体(1)和枪管体(2),其特征在于:所述本体(1)第一端可拆卸连接燃气管,所述本体(1)第二端设置有连接部(3),所述枪管体(2)第一端设置有锁定部(4)和密封部(5),所述密封部(5)用于密封所述本体(1)第二端,当所述本体(1)的第二端插入所述枪管体(2)的第一端并与密封部(5)接触时,所述连接部(3)和所述锁定部(4)活动连接,所述连接部(3)包括连接块(31),所述锁定部(4)包括开设在所述枪管体(2)上的进入槽(41)、锁定槽(42)、锁定板(43)和锁定弹簧(44),所述锁定弹簧(44)的两端分别与所述枪管体(2)和锁定板(43)固定,所述连接块(31)与所述锁定槽(42)活动卡接,所述密封部(5)包括第一密封件(51),所述第一密封件(51)套设在所述本体(1)的第二端端部,所述枪管体(2)内部上设置有筒体(21),所述筒体(21)与所述第一密封件(51)相适配,所述本体(1)第二端具有倾斜面(11),所述密封部(5)还包括第二密封件(52),所述第二密封件(52)与所述锁定部(4)连接,所述第二密封件(52)具有第一部分(521)和第二部分(522),所述第一部分(521)和第二部分(522)分别对应本体(1)的倾斜面(11)和筒体(21)的端部。

2.根据权利要求1所述的一种分节式喷火枪,其特征在于:所述枪管体(2)内设置有第一限位条(6),用于连接块(31)与锁定槽(42)对准。

3.根据权利要求2所述的一种分节式喷火枪,其特征在于:所述锁定板(43)与第一限位条(6)滑动配合。

4.根据权利要求3所述的一种分节式喷火枪,其特征在于:所述枪管体(2)内设置有第二限位条(7),所述第二限位条(7)对应于进入槽(41)设置。

5.根据权利要求4所述的一种分节式喷火枪,其特征在于:所述锁定板(43)上固定有锁定筒(45),所述第一部分(521)位于锁定筒(45)内,所述第二部分(522)位于锁定筒(45)的端部。

6.根据权利要求5所述的一种分节式喷火枪,其特征在于:所述筒体(21)的端部向外围凸起,该凸起与所述第一部分(521)相适配。

7.根据权利要求6所述的一种分节式喷火枪,其特征在于:所述第一部分(521)的两侧设置限位板(8),所述限位板(8)与所述锁定筒(45)固定。
