专利号: 2023208517222
申请人: 郑州光大钢结构钢板有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-04
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

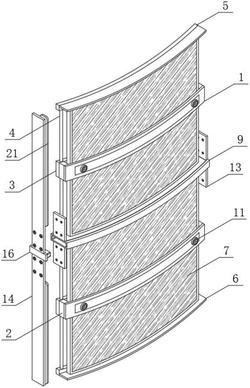

1.一种曲面玻璃幕墙安装装置,包括前板(1),其特征在于:所述前板(1)的一侧固定安装有连接块(2),所述连接块(2)的一侧固定安装有背板(3);

所述背板(3)的顶部和底部均固定安装有支撑杆(4),两组所述支撑杆(4)的相离端均固定安装有定位座(5),两组所述定位座(5)的正面均固定安装有定位板(6),所述前板(1)与背板(3)之间贯穿有玻璃板(7),两组所述定位板(6)的相向面均开设有对接槽(8),且玻璃板(7)的顶部和底部均卡接于对接槽(8)的内部,所述定位座(5)和定位板(6)的外表面均卡接有对接座(9),所述对接座(9)的顶部和底部均开设有卡接槽(10),且定位座(5)和定位板(6)均卡接于卡接槽(10)的内部。

2.根据权利要求1所述的一种曲面玻璃幕墙安装装置,其特征在于:所述前板(1)的一侧螺纹贯穿连接有控制螺栓(11),所述控制螺栓(11)的前端转动连接有防滑垫(12),且防滑垫(12)滑动连接于前板(1)的内壁。

3.根据权利要求1所述的一种曲面玻璃幕墙安装装置,其特征在于:所述对接座(9)顶部和底部的前端与尾端均固定安装有连接板(13),两组所述连接板(13)的正面均活动安装有固定板(14)。

4.根据权利要求3所述的一种曲面玻璃幕墙安装装置,其特征在于:所述对接座(9)的前端和尾端均开设有定位槽(15),两组所述固定板(14)的相向面固定安装有固定座(16),所述固定座(16)的外表面固定安装有定位块(17),且定位块(17)卡接于定位槽(15)的内部。

5.根据权利要求3所述的一种曲面玻璃幕墙安装装置,其特征在于:两组所述固定板(14)相离面的底部均螺纹贯穿连接有多组限位螺栓(18),且限位螺栓(18)的前端螺纹连接于连接板(13)的内部。

6.根据权利要求3所述的一种曲面玻璃幕墙安装装置,其特征在于:两组所述固定板(14)的相向面均嵌合安装有多组缓冲管(19),所述缓冲管(19)的内部滑动连接有缓冲杆(20),且缓冲杆(20)的前端固定安装有缓冲板(21)。

7.根据权利要求6所述的一种曲面玻璃幕墙安装装置,其特征在于:所述缓冲管(19)的内壁固定安装有缓冲弹簧(22),且缓冲弹簧(22)的前端固定连接于缓冲杆(20)的尾端。
