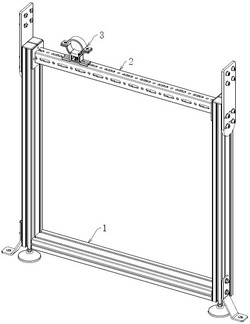

1.可连续调节的多孔支撑架，其特征在于：该支撑架包括U型支撑杆（1）和设于所述U型支撑杆（1）内的若干个安装杆（2），所述安装杆（2）上设有若干个预紧抱箍（3）；所述安装杆（2）的前后侧面和上下侧面均开设有对穿的固定孔（4）和调节孔（5），所述固定孔（4）和调节孔（5）沿安装杆（2）的长度方向均匀设置，且同一侧面的固定孔（4）和调节孔（5）之间交错布置，一侧面上的固定孔（4）与其相邻侧面上的调节孔（5）相对应；所述预紧抱箍（3）包括上抱箍（6）、下抱箍（7）和用于锁紧管道的锁紧弧板（8）。

2.根据权利要求1所述的可连续调节的多孔支撑架，其特征在于：所述U型支撑杆（1）包括两根平行设置的竖向杆（9）和固定在两根所述竖向杆（9）内侧底部之间的横向杆（10）。

3.根据权利要求2所述的可连续调节的多孔支撑架，其特征在于：两根所述竖向杆（9）的底部均设有可调脚杯（11），且两根竖向杆（9）的外侧底部均设有加强板（12）。

4.根据权利要求3所述的可连续调节的多孔支撑架，其特征在于：两根所述竖向杆（9）的外侧顶部设有防护板（13）。

5.根据权利要求4所述的可连续调节的多孔支撑架，其特征在于：所述安装杆（2）的两端均设有安装板（14）。

6.根据权利要求1所述的可连续调节的多孔支撑架，其特征在于：所述上抱箍（6）和下抱箍（7）均呈半圆形结构，且上抱箍（6）和下抱箍（7）相对的左右两端均设有第一固定板（15），所述第一固定板（15）上均设有锁紧孔（16）。

7.根据权利要求6所述的可连续调节的多孔支撑架，其特征在于：所述下抱箍（7）的中部开设有与锁紧弧板（8）相适配的缺口（17），所述缺口（17）的两端均向外延伸设有连接板（18），所述连接板（18）的端部设有与安装杆（2）连接的第二固定板（19），两个所述连接板（18）的相对面对称设有滑槽（20），所述锁紧弧板（8）的两侧面设有与所述滑槽（20）相配合的滑条（21），所述锁紧弧板（8）能够通过滑条（21）沿滑槽（20）上下移动，且第二固定板（19）与锁紧弧板（8）之间设有伸缩弹簧（22）。

8.根据权利要求7所述的可连续调节的多孔支撑架，其特征在于：所述第二固定板（19）的两侧对称设有连接孔（23），所述连接孔（23）采用U型孔。

9.根据权利要求8所述的可连续调节的多孔支撑架，其特征在于：所述上抱箍（6）、下抱箍（7）和锁紧弧板（8）的内侧均设有防滑垫。

10.根据权利要求1所述的可连续调节的多孔支撑架，其特征在于：所述调节孔（5）包括定位孔（24）和连接槽（25），且连接槽（25）之间通过定位孔（24）连通，所述定位孔（24）的直径等于固定孔（4）的直径，且大于连接槽（25）的宽度。
