专利号: 2023207794980
申请人: 惠州市荣利发五金铝制品有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

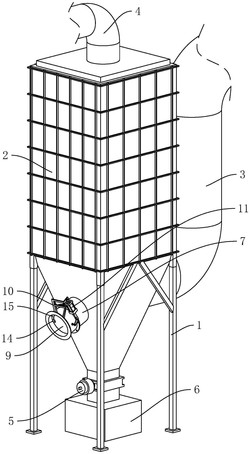

1.一种冷风紧急降温装置,包括中空的壳体(2)、设置于所述壳体(2)的进气管(3)以及设置于壳体(2)的出气管(4),所述进气管(3)与所述出气管(4)均与所述壳体(2)相通,其特征在于,所述壳体(2)的侧壁开设有进风口,所述进风口处设置有进风管(7),所述进风管(7)的外侧壁转动设置有转动轴(8),所述转动轴(8)的一端贯穿所述进风管(7)的侧壁直至伸入进所述进风管(7)内,所述转动轴(8)伸入进所述进风管(7)内的一端固定设置有用于启闭所述进风口的连接板(9);

所述进风管(7)的外侧壁设置有用于驱动所述转动轴(8)转动,以使得所述连接板(9)启闭所述进风口的驱动组件,所述连接板(9)与所述进风管(7)的内壁之间设置有用于密封的密封组件。

2.根据权利要求1所述的一种冷风紧急降温装置,其特征在于,所述驱动组件包括设置于所述进风管(7)的外侧壁的安装架(10)、转动设置于所述安装架(10)上的气缸(11)以及转动设置于所述气缸(11)的活塞杆的摆臂(12),所述摆臂(12)远离所述气缸(11)的一端与所述转动轴(8)固定连接。

3.根据权利要求1所述的一种冷风紧急降温装置,其特征在于,所述密封组件包括两块设置于所述进风管(7)的内侧壁的弧形密封板(15),两块所述弧形密封板(15)分布于所述转动轴(8)的轴线的两侧,所述连接板(9)与所述弧形密封板(15)密封配合。

4.根据权利要求1所述的一种冷风紧急降温装置,其特征在于,所述进风管(7)的内侧壁还固定设置有用于稳定所述连接板(9)的稳定轴(13),所述稳定轴(13)的轴线与所述转动轴(8)的轴线重合,所述连接板(9)远离所述转动轴(8)的一端固定设置有稳定套,所述稳定套转动套(14)设于所述稳定轴(13)。

5.根据权利要求1所述的一种冷风紧急降温装置,其特征在于,所述驱动组件包括设置于所述进风管(7)的外侧壁的驱动电机(16),所述驱动电机(16)的输出轴连接于所述转动轴(8),所述驱动组件还包括设置于所述驱动电机(16)与所述转动轴(8)之间,且用于锁定所述转动轴(8)的锁定件。

6.根据权利要求5所述的一种冷风紧急降温装置,其特征在于,所述锁定件包括设置于所述驱动电机(16)的输出轴的蜗杆(17)以及固定套设于所述转动轴(8)的蜗轮(18),所述蜗轮(18)与所述蜗杆(17)啮合连接。

7.根据权利要求1所述的一种冷风紧急降温装置,其特征在于,所述密封组件包括套设于所述连接板(9)的侧壁的O形密封圈(19),所述O形密封圈(19)与所述进风管(7)的内侧壁密封配合。

8.根据权利要求7所述的一种冷风紧急降温装置,其特征在于,所述连接板(9)的外侧壁开设有圆形凹槽(20),所述圆形凹槽(20)沿所述连接板(9)的周向设置,所述O形密封圈(19)与所述圆形凹槽(20)卡接配合。
