专利号: 2023207749612
申请人: 谢连仲
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

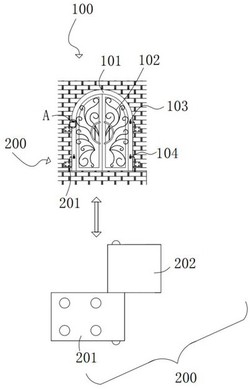

1.一种防火内平窗的耐火五金铰链,其特征在于,包括设置在弧形门窗上的铰链本体,所述铰链本体包括第一方形扇页和第二方形扇页两个部分;

所述弧形门窗通过四个铰链本体固定在墙体上,四个铰链本体呈矩形阵列部分;

所述弧形门窗包括弧形管道和围栏两个部分;

所述弧形门窗上设有拆卸机构,所述拆卸机构用于固定铰链本体使用。

2.根据权利要求1所述的防火内平窗的耐火五金铰链,其特征在于,所述拆卸机构包括固定安装在弧形管道内的内嵌式连接条,所述内嵌式连接条的数量为四个,所述内嵌式连接条上滑动安装有L形连接条,所述L形连接条的一端延伸至弧形管道外,所述L形连接条的底端固定安装有梯形夹块,所述L形连接条上滑动套设有伸缩弹簧,所述伸缩弹簧的顶端与内嵌式连接条固定连接,所述伸缩弹簧的底端与梯形夹块固定连接。

3.根据权利要求1所述的防火内平窗的耐火五金铰链,其特征在于,所述弧形管道上开设有四个矩形通口,所述第二方形扇页的一侧延伸至矩形通口内并开设有梯形扣合槽,所述梯形扣合槽与对应的梯形夹块相适配。

4.根据权利要求1所述的防火内平窗的耐火五金铰链,其特征在于,所述弧形管道上开设有四个长方形滑动孔,所述长方形滑动孔与对应的L形连接条滑动连接,所述L形连接条位于弧形管道外的一端固定安装有方形防滑把手。

5.根据权利要求1所述的防火内平窗的耐火五金铰链,其特征在于,所述第一方形扇页上设有四个螺丝钉,所述第一方形扇页通过四个螺丝钉固定在墙体上。
