专利号: 2023207499265
申请人: 赵海涛
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

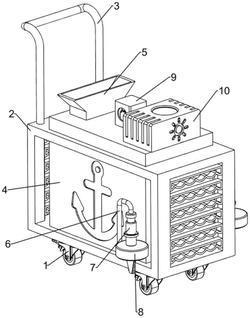

1.一种建筑工程用注胶装置,包括有万向轮(1)、放置框(2)、把手(3)、放置箱(4)、进料斗(5)、注胶管(6)和注胶筒(7),放置框(2)底部均左右对称转动式设置有万向轮(1),放置框(2)内固接有放置箱(4),放置框(2)前侧上部固接有把手(3),放置箱(4)上开设有进料斗(5),放置箱(4)左右两侧连接并连通有注胶管(6),注胶管(6)远离放置箱(4)一端均固定有注胶筒(7),其特征是,还包括有清理机构(8),注胶筒(7)表面设置有清理机构(8),清理机构(8)能够对注胶筒(7)表面污垢和胶水进行刮除。

2.按照权利要求1所述的一种建筑工程用注胶装置,其特征是:包括有清理机构(8),包括有防护壳(80)、驱动电机(81)、小齿轮(82)、大齿轮(83)、连接环(84)和刮刀(85),注胶筒(7)外表固定有防护壳(80),防护壳(80)内部一侧安装有驱动电机(81),驱动电机(81)通过联轴器连接有小齿轮(82),防护壳(80)内部一侧另一侧转动式连接有连接环(84),连接环(84)外部固定有大齿轮(83),大齿轮(83)与小齿轮(82)啮合,连接环(84)底部固定有刮刀(85),刮刀(85)贯穿防护壳(80)且与注胶筒(7)外表接触。

3.按照权利要求2所述的一种建筑工程用注胶装置,其特征是:还包括有搅拌机构(9),搅拌机构(9)包括有伺服电机(90)、连接杆(91)和搅拌桨(92),放置箱(4)顶端中部安装有伺服电机(90),伺服电机(90)的输出轴上通过联轴器设置有连接杆(91),连接杆(91)上转动式设置有搅拌桨(92)。

4.按照权利要求3所述的一种建筑工程用注胶装置,其特征是:还包括有加热机构(10),加热机构(10)包括有加热箱(101)、导热管(102)和安装块(103),放置箱(4)后上侧固接有加热箱(101),加热箱(101)底部连接有导热管(102),放置箱(4)内部固定有安装块(103),安装块(103)对导热管(102)进行固定。

5.按照权利要求4所述的一种建筑工程用注胶装置,其特征是:还包括有橡胶套(11),把手(3)上设置有橡胶套(11)。

6.按照权利要求5所述的一种建筑工程用注胶装置,其特征是:还包括有固定杆(12),注胶筒(7)与放置框(2)之间固接有固定杆(12)。
