专利号: 2023206978012
申请人: 湖南工业大学
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

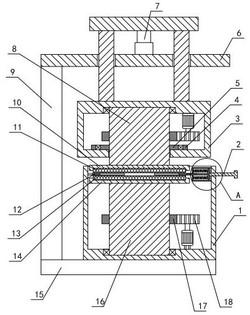

1.一种陶瓷加工用研磨设备,包括槽口朝上的槽体(1),其特征在于:所述槽体(1)内水平设置有两块呈左右夹持配合的夹持块(12),槽体(1)上设置有使两块夹持块(12)呈夹持状态的调节机构,夹持块(12)下方的槽体(1)内水平设置有第一磨片(13),槽体(1)内设置有使第一磨片(13)转动的第一转动组件,夹持块(12)的上方水平设置有第二磨片(11),第二磨片(11)的上方设置有箱体(3),箱体(3)内设置有使第二磨片(11)转动的第二转动组件,箱体(3)的上方水平设置有顶板(6),顶板(6)与箱体(3)之间设置有用于调节箱体(3)高度的升降机构,顶板(6)上设置有对其进行支撑的支架。

2.根据权利要求1所述的陶瓷加工用研磨设备,其特征在于:所述调节机构包括安装槽(20),其中一块夹持块(12)与槽体(1)的内侧壁固定,安装槽(20)位于另一块夹持块(12)与槽体(1)的内侧壁之间,且安装槽(20)的槽口与槽体(1)的内侧壁固定,安装槽(20)内竖直设置有限位板(19),限位板(19)靠近夹持块(12)的一侧垂直固定有固定杆(23),安装槽(20)的槽底开设有用于固定杆(23)穿过的第一通孔,固定杆(23)穿过第一通孔与夹持块(12)固定,限位板(19)与安装槽(20)的槽底之间设置有弹簧(21),弹簧(21)在自然状态下限位板(19)远离安装槽(20)的内槽底,槽体(1)的侧壁开设有螺纹孔,螺纹孔内设置有与之呈螺纹配合的螺栓(2),螺栓(2)的固定端穿过螺纹孔顶在限位板(19)上。

3.根据权利要求2所述的陶瓷加工用研磨设备,其特征在于:所述弹簧(21)内穿装有导杆(22),限位板(19)上开设有用于导杆(22)穿过的第二通孔,导杆(22)的一端与安装槽(20)的内槽底固定,导杆(22)的另一端穿过第二通孔与槽体(1)的内侧壁固定。

4.根据权利要求1所述的陶瓷加工用研磨设备,其特征在于:所述第一转动组件包括第一安装板(14),第一磨片(13)安装在第一安装板(14)的顶部,第一安装板(14)的底部竖直固定有在槽体(1)内自由转动的第一固定轴(16),第一固定轴(16)上设置使其转动的第一驱动机构。

5.根据权利要求1所述的陶瓷加工用研磨设备,其特征在于:所述第二转动组件包括第二安装板(10),第二磨片(11)安装在第二安装板(10)的底部,第二安装板(10)的顶部竖直固定有第二固定轴(8),箱体(3)的底部开设有用于第二固定轴(8)顶端穿过的第三通孔,第二固定轴(8)的顶端穿过第三通孔位于箱体(3)内,箱体(3)内的第二固定轴(8)上固定有防止第二固定轴(8)掉出第三通孔的限位块(5),箱体(3)内设置使第二固定轴(8)转动的第二驱动机构。
