专利号: 2023206881394
申请人: 河南未来莹嘉科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

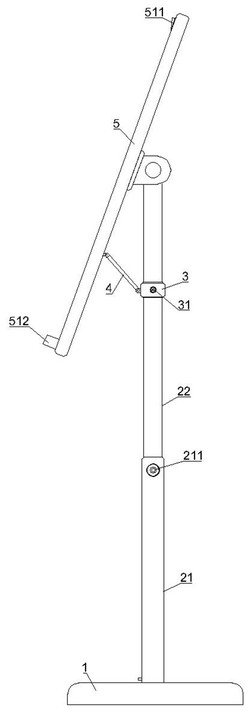

1.一种会议室文件展示架,包括底座、立柱和托板,其特征在于:所述立柱竖直安装在底座上,立柱包括套筒和调节杆,调节杆的下端部竖直套设在套筒内,套筒外部设有用于固定调节杆的第一锁紧件;所述托板包括中部的固定板和转动连接在固定板两侧的活动板,调节杆的顶端转动连接在固定板的背面中间,固定板背面还设有用于固定两个活动板的插销机构;所述固定板的背面下方转动连接有支撑杆的一端;调节杆上滑动套设有移动块,支撑杆的另一端转动连接移动块上,移动块上设有第二锁紧件。

2.根据权利要求1所述的会议室文件展示架,其特征在于:所述第一锁紧件包括第一螺栓,第一螺栓的端部螺纹贯穿套筒侧壁与调节杆抵接。

3.根据权利要求1所述的会议室文件展示架,其特征在于:所述插销机构包括两个销杆、L型杆和连杆,固定板中部固定设有固定块,固定块上垂直与固定板开设有滑槽;固定块两侧的固定板上设有第一套管,两个销杆活动套设在对应的第一套管内,两个活动板上与第一套管水平对应设有第二套管,L型板的一端转动连接在其中一个的销杆的端部,连杆的一端转动连接在另一个销杆端部,L型杆的直角处、连杆的另一端均转动连接在转轴上,转轴滑动卡设在所述滑槽内,L型板的另一端为扳手部。

4.根据权利要求1所述的会议室文件展示架,其特征在于:所述第二锁紧件包括第二螺栓,第二螺栓螺纹贯穿移动块与调节杆抵接。

5.根据权利要求1所述的会议室文件展示架,其特征在于:所述固定板的前侧下方设有支撑块,上方设有夹持部。

6.根据权利要求1所述的会议室文件展示架,其特征在于:所述底座中部开设有插孔,套筒下端插接在插孔内。

7.根据权利要求1所述的会议室文件展示架,其特征在于:所述套筒下端设有固定件,固定件包括U型的活动块,活动块的U型开口朝外活动设在套筒内壁开设的活动槽中,活动块下方水平端为卡接部且设于插孔内,插孔的内壁沿圆周方向开设有卡槽,卡接部卡设在卡槽内;活动块上方水平端为施压部且设于插孔外;活动块的竖直部与活动槽的内侧壁之间抵接有弹簧。

8.根据权利要求7所述的会议室文件展示架,其特征在于:所述卡接部的端头下面设有斜面。
