专利号: 2023206860237
申请人: 安徽鑫年环境科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

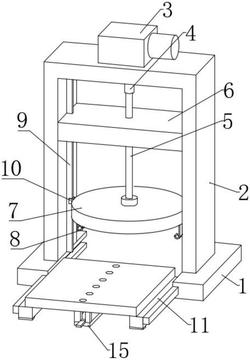

1.一种检查井盖提升装置,包括底座(1)和龙门架(2),其特征在于:所述龙门架(2)固定于底座(1)的顶部,且龙门架(2)的顶部居中位置固定连接有电葫芦(3),电葫芦(3)的输出端连接有连接头(4),连接头(4)的底端与吊绳(5)的顶端相连,所述龙门架(2)的内侧固定连接有与吊绳(5)相匹配的限位座(6),吊绳(5)的底端通过衔接头连接有提升板(7),提升板(7)的下表面对称设置有吊钩(8),所述龙门架(2)的内侧对称设置有导向轨(9),提升板(7)的外侧固定连接有卡设在导向轨(9)外表面的滑块(10),所述底座(1)的内侧连接有移出机构,所述移出机构的底部连接有抬升组件。

2.根据权利要求1所述的一种检查井盖提升装置,其特征在于:所述移出机构包括设置在底座(1)内侧的连接座(11),连接座(11)的外表面固定连接有卡入与底座(1)内部的滑轨(12),且连接座(11)的顶部固定连接有带有通孔的移出架(13),连接座(11)的底部固定连接有支撑垫(14),移出架(13)通过连接座(11)和滑轨(12)与底座(1)活动连接。

3.根据权利要求2所述的一种检查井盖提升装置,其特征在于:所述抬升组件包括固定于移出架(13)底部的连接架(15),连接架(15)的顶部支撑有抬升板(16),抬升板(16)的端部固定连接有抬升把手(17),且抬升板(16)的上表面固定连接有多个连接柱(18)。

4.根据权利要求3所述的一种检查井盖提升装置,其特征在于:所述连接柱(18)与移出架(13)的槽口相匹配,且连接柱(18)贯穿于移出架(13)的内部。

5.根据权利要求1所述的一种检查井盖提升装置,其特征在于:所述提升板(7)通过滑块(10)与导向轨(9)滑动连接,所述吊钩(8)与提升板(7)之间连接有锁紧头。
