专利号: 2023206768419
申请人: 司南微电子(深圳)有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

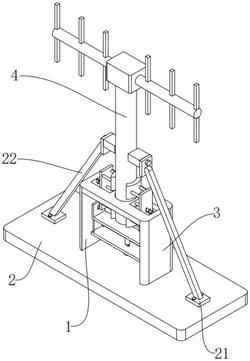

1.一种防倾倒的安全型无线通信天线,包括防倾倒固定组件(1),其特征在于:所述防倾倒固定组件(1)包括固定板(2)、U形板(3)、天线本体(4)、横板(5)、丝杆(6)、移动杆(7)、U形块(8)、旋钮(9)、两个定位杆(11)、两个移动板(12)、四个夹板(14);

所述U形板(3)的底部固定连接于所述固定板(2)的顶部,所述天线本体(4)活动连接于所述U形板(3)上,所述横板(5)固定连接于所述U形板(3)的两侧内壁之间,所述丝杆(6)转动连接于所述横板(5)上,所述移动杆(7)螺纹连接于所述丝杆(6)上,所述U形块(8)的底部固定连接于所述移动杆(7)的顶端,所述旋钮(9)焊接于所述丝杆(6)的底端,所述U形板(3)的顶部内壁上开设有两个矩形孔(10),两个所述定位杆(11)分别固定连接于对应的所述矩形孔(10)的两侧内壁之间,两个所述移动板(12)分别滑动连接于对应的所述定位杆(11)上,所述移动板(12)的一侧焊接有四个支撑杆(13),四个所述夹板(14)分别固定连接于对应的两个所述支撑杆(13)的端部上,所述夹板(14)与所述天线本体(4)活动接触,所述U形块(8)的一侧内壁与对应的所述移动板(12)之间铰接连接有铰接杆(15)。

2.根据权利要求1所述的防倾倒的安全型无线通信天线,其特征在于:所述横板(5)的顶部焊接有四个竖杆(16),所述竖杆(16)与所述U形块(8)滑动连接。

3.根据权利要求1所述的防倾倒的安全型无线通信天线,其特征在于:所述移动板(12)的一侧与对应的所述矩形孔(10)的一侧内壁之间焊接有弹簧(17),所述弹簧(17)活动套设在对应的所述定位杆(11)上。

4.根据权利要求1所述的防倾倒的安全型无线通信天线,其特征在于:所述U形板(3)的顶部内壁上开设有圆形孔(18),所述圆形孔(18)的内壁与所述天线本体(4)的外侧不接触。

5.根据权利要求1所述的防倾倒的安全型无线通信天线,其特征在于:所述天线本体(4)的两侧均固定连接有固定块(19),所述固定块(19)通过第一螺栓螺纹连接有连接块(20)。

6.根据权利要求5所述的防倾倒的安全型无线通信天线,其特征在于:所述固定板(2)的顶部通过多个第二螺栓螺纹连接有两个方块(21),所述方块(21)与对应的所述连接块(20)之间焊接有加固架(22)。

7.根据权利要求1所述的防倾倒的安全型无线通信天线,其特征在于:所述移动杆(7)上开设有螺纹孔,所述螺纹孔与丝杆(6)螺纹连接。

8.根据权利要求1所述的防倾倒的安全型无线通信天线,其特征在于:所述横板(5)上开设有安装孔,所述安装孔的内壁上固定连接有轴承,所述轴承的内圈内侧与所述丝杆(6)的外侧相焊接。
