专利号: 202320607165X
申请人: 深圳市富韬设备设计与制造有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种上料刷胶机构,其特征在于,包括:

上料机构,配置为将物料放置于所述上料机构上,且所述上料机构同时容纳至少两个物料独立出料而不相干涉;

刷胶机构,配置为将位于所述上料机构上的任一物料的任一表面在途经所述刷胶机构时涂覆有胶水;

其中,所述刷胶机构包括:

刷胶架,所述刷胶架设于上料机构和上绳机构之间;

传输辊,所述传输辊转动安装于所述刷胶架上;

刷胶辊,所述刷胶辊转动安装于所述刷胶架上,且所述刷胶辊与传输辊相抵接;以及胶盒,所述胶盒可拆卸安装于安装所述刷胶架且位于所述刷胶辊的下方。

2.根据权利要求1所述一种上料刷胶机构,其特征在于:

所述刷胶架靠近上料机构的一侧上安装有限位件,所述限位件的中部开设有供物料穿过的通口,所述通口的宽度大于等于物料的宽度。

3.根据权利要求1所述一种上料刷胶机构,其特征在于:所述刷胶架上安装有减震组件,所述减震组件位于所述传输辊和/或刷胶辊的一侧,所述减震组件包括有安装于所述刷胶架上的减震块上、安装于所述减震块上的减震杆以及套设于所述减震杆上的减震弹簧,所述减震弹簧的一端抵接于传输辊和/或刷胶辊,另一端抵接于减震块上。

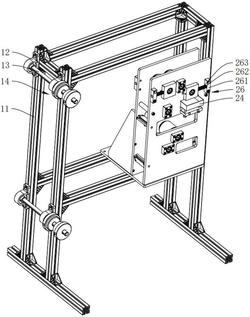

4.根据权利要求1所述一种上料刷胶机构,其特征在于:所述上料机包括:

上料架,所述上料架放置于地面上;

固定件,所述固定件设有若干且固定安装于所述上料架的架体上,各所述固定件的内部中空装配有轴承,所述轴承的外壁与所述固定件固定连接;

转动杆,所述转动杆穿设于各所述轴承之中、并与轴承的内壁固定连接;以及安装组件,所述安装组件设于所述转动杆远离所述固定件的一端,所述安装组件包括有靠近固定件一侧可拆卸安装在所述转动杆上的第一安装盘以及远离固定件一侧可拆卸安装在所述转动杆上的第二安装盘;配置为通过所述第一安装盘和所述第二安装盘将物料构成的物料盘固定于所述转动杆上。

5.根据权利要求4所述一种上料刷胶机构,其特征在于:所述第一安装盘包括有相互连接的第一固定部和第一卡接部,所述第二安装盘包括有相互连接的第二固定部和第二卡接部;其中,所述第一固定部、所述第一卡接部以及所述第二固定部均呈圆饼状,所述第二卡接部呈圆台状,所述第一卡接部与所述第二卡接部对向设置,所述第一固定部和所述第二固定部的半径相同且大于所述第一卡接部的半径,所述第一固定部和所述第二固定部的外侧开设有垂直到所述转动杆的轴心的固定孔,所述转动杆对应所述固定孔位置开设有平槽,所述平槽的表面与所述固定孔的轴心垂直,所述平槽的宽度与所述固定孔的直径相等。
