专利号: 2023205756240
申请人: 云南织点点科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-04-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

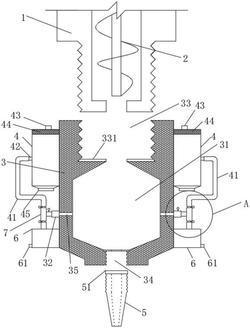

1.一种3D打印挤出喷头,包括料筒,用于打印原料的盛装;螺杆,所述螺杆可旋转的安装在料筒内,用于为打印原料提供输送、挤出的动力;其特征在于:还包括,喷嘴,所述喷嘴装设在料筒的底端,用于盛装料筒内螺杆旋转输送的打印原料;所述喷嘴的侧面上环形设置有多个与喷嘴的内腔连通的吸料口;

至少两个负压罐,所述负压罐装设在喷嘴的侧边,用于喷嘴内打印原料的抽吸;所述负压罐与喷嘴的吸料口之间设置有用于连通负压罐与吸料口的软管,所述吸料口上装设有用于保持软管封闭或畅通的电磁阀;

出料嘴,所述出料嘴装设在喷嘴的底端且与喷嘴的内腔连通,用于喷嘴的内腔内原料的溢出、打印。

2.根据权利要求1所述的一种3D打印挤出喷头,其特征在于:所述喷嘴的顶端设置有与喷嘴的内腔连通的凹槽,所述凹槽的内壁上设置有与进料筒上外螺纹相适配的内螺纹,所述喷嘴通过凹槽螺旋安装在料筒的底端。

3.根据权利要求1所述的一种3D打印挤出喷头,其特征在于:所述喷嘴的底端设置有与喷嘴的内腔连通的安装槽,所述安装槽的内壁上设置有内螺纹,所述出料嘴螺旋安装在安装槽内。

4.根据权利要求1所述的一种3D打印挤出喷头,其特征在于:所述喷嘴的侧面上装设有若干个用于反吹吸料口的高压气罐,所述高压气罐通过管道连通吸料口。

5.根据权利要求4所述的一种3D打印挤出喷头,其特征在于:所述高压气罐的侧边设置用于为高压气罐充气的充气嘴。

6.根据权利要求1所述的一种3D打印挤出喷头,其特征在于:所述喷嘴的内壁的中部设置有多个用于连通吸料口与喷嘴的内腔的通道。

7.根据权利要求1所述的一种3D打印挤出喷头,其特征在于:所述吸料口上装设有三通阀,所述三通阀的一个出口连通吸料口,所述三通阀的另外两个出口分别通过软管连通负压罐、高压气罐且出口上分别安装有电磁阀。

8.根据权利要求1所述的一种3D打印挤出喷头,其特征在于:所述负压罐的侧面设置有用于与吸料口连通的进料口,所述吸料口与进料口之间通过软管连通,所述负压罐的顶面上设置有用于将负压罐抽成负压抽气口,所述负压罐的内侧的顶端装设有海绵,所述负压罐的底端设置有排料口。

9.根据权利要求3所述的一种3D打印挤出喷头,其特征在于:所述出料嘴的顶端套装有橡皮套。
