专利号: 2023205546933
申请人: 江油市天雄新材料科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

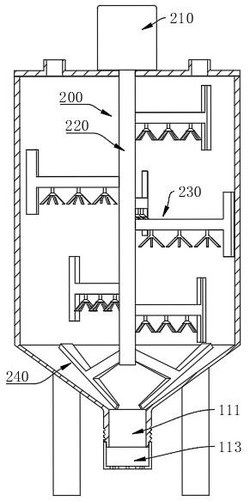

1.一种乳化沥青搅拌罐,其特征在于,包括:

罐体部(100),包括罐体(110),罐体(110)底部具有锥形结构,锥形结构底部设有排料口(111)和多个呈圆周阵列的支腿(130),排料口(111)位于锥形结构底部中心,支腿(130)与排料口(111)具有预定距离,排料口(111)设有阀门,罐体(110)顶部设有盖体(120),盖体(120)上设有注液口(121);

搅拌部(200),包括电机(210),电机(210)设于盖体(120)顶部,电机(210)的输出端穿过盖体(120)连接转轴(220),转轴(220)上呈螺旋阵列设有多个搅拌桨(230),搅拌桨(230)底部转动设有多个搅拌爪(234),转轴(220)的下端呈圆周阵列设有刮杆(240),刮杆(240)的一端与罐体(110)底部的锥形结构匹配。

2.根据权利要求1所述的乳化沥青搅拌罐,其特征在于,排料口(111)外设有滤斗(113)。

3.根据权利要求2所述的乳化沥青搅拌罐,其特征在于,排料口(111)外壁呈圆周阵列设有限位槽(112),限位槽(112)呈倒L型,滤斗(113)顶部呈圆周阵列地设有卡块(114),卡块(114)与限位槽(112)配合。

4.根据权利要求3所述的乳化沥青搅拌罐,其特征在于,排料口(111)外壁设有螺纹段(115),螺纹段(115)位于限位槽(112)顶部。

5.根据权利要求1所述的乳化沥青搅拌罐,其特征在于,搅拌桨(230)包括拨杆(231),拨杆(231)的一端设有第一刮板(232),另一端连接转轴(220),第一刮板(232)与罐体(110)内壁相切,搅拌爪(234)与拨杆(231)转动连接。

6.根据权利要求5所述的乳化沥青搅拌罐,其特征在于,搅拌爪(234)包括转动销(245),转动销(245)的一端连接转盘(246),另一端与拨杆(231)转动连接,转盘(246)底部呈圆周阵列设有拨板(247)。

7.根据权利要求1所述的乳化沥青搅拌罐,其特征在于,刮杆(240)包括连杆(241),连杆(241)一端设有第二刮板(242),第二刮板(242)与罐体(110)底部的锥形结构内壁相切,连杆(241)的另一端连接转轴(220),并与转轴(220)的轴线具有预定夹角。
