专利号: 2023204947857
申请人: 惠州市博嘉精密五金制品有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

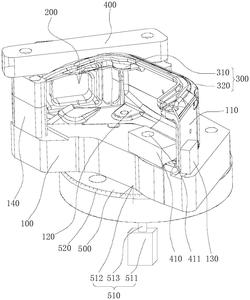

1.一种多方位定位治具,其特征在于,包括底座、成型腔、第一定位块、通料孔、凸位组件以及第二定位块;多个竖版合围形成的所述成型腔环绕在所述底座的上端,所述成型腔的一侧设有用于物料上下料的通料孔,所述通料孔朝远离所述成型腔的方向上延伸出一凸槽,所述凸槽围绕在所述通料孔的四周,与入料设备固定连接;所述第一定位块固定在所述成型腔上,作为物料的初次定位;所述凸位组件包括第一凸起块以及第二凸起块,且所述第一凸起块与所述第二凸起块相对设置在所述成型腔的顶端,两者均用于物料的二次定位;

所述第二定位块安装在所述底座上,所述第二定位块与所述底座锁紧连接,所述第二定位块以及所述成型腔相互配合,用于物料的三次定位。

2.根据权利要求1所述的一种多方位定位治具,其特征在于,所述凸槽上还设有多个贯穿所述凸槽和所述成型腔的连接孔,用于与入料设备连接。

3.根据权利要求1所述的一种多方位定位治具,其特征在于,所述成型腔与所述底座交接处设有一限位凸腔,以限位物料放置。

4.根据权利要求1所述的一种多方位定位治具,其特征在于,所述底座上还设有限位板,所述限位板位于所述成型腔的一侧,并且所述限位板与所述成型腔抵接以限位所述成型腔。

5.根据权利要求1所述的一种多方位定位治具,其特征在于,所述第二定位块上设有一开孔,一锁紧件穿入所述开孔并与所述底座转动连接,以锁紧所述第二定位块。

6.根据权利要求1所述的一种多方位定位治具,其特征在于,所述第一定位块的两端与所述底座之间还设有多个垫块,所述垫块用于调节高度以及起到缓冲的作用。

7.根据权利要求1所述的一种多方位定位治具,其特征在于,所述底座下还设有一圆盘,所述圆盘底下设有转动驱动机构,以驱动所述底座转动。

8.根据权利要求7所述的一种多方位定位治具,其特征在于,所述圆盘上设有圆弧角度标尺,以便于观察所述底座转动的角度。

9.根据权利要求7所述的一种多方位定位治具,其特征在于,所述转动驱动机构包括转动驱动电机、轴承以及传动杆,所述驱动电机固定在所述圆盘的下端,所述轴承安装在所述圆盘的中心口内,所述传动杆的一端与所述驱动电机的主轴连接,另一端穿过轴承并与所述底座连接,以传动所述底座旋转。
