专利号: 2023204726144
申请人: 广东镱勋科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

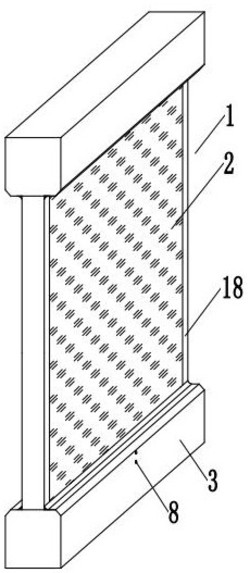

1.一种防水型断桥门窗,包括断桥门窗本体(1),其特征在于,所述断桥门窗本体(1)包括玻璃窗(2)、边缘架(3)与侧边(18),所述玻璃窗(2)的外壁两侧均粘接有胶条(4),所述边缘架(3)的内部两侧均粘接有密封条(5),所述边缘架(3)的内部两侧均开设有流通孔一(6),所述边缘架(3)的内部两侧均开设有流通孔二(7),所述流通孔一(6)和流通孔二(7)的一端内壁均螺纹连接有阻挡塞(8),所述边缘架(3)的内壁上固定安装有贴合架(14),所述贴合架(14)的内壁上粘接有防水胶(13),所述防水胶(13)的内壁上粘接有干燥盒(11),所述干燥盒(11)的内部填设有干燥料(12),所述玻璃窗(2)的内壁上涂覆有防水涂层(17)。

2.根据权利要求1所述的一种防水型断桥门窗,其特征在于,所述防水涂层(17)的内壁上粘接有透明层(19),所述透明层(19)的内部设置有空腔(9)。

3.根据权利要求1所述的一种防水型断桥门窗,其特征在于,所述贴合架(14)和玻璃窗(2)的两侧之间卡接有铝架(10),所述边缘架(3)底部的内壁焊接有支撑架(16)。

4.根据权利要求3所述的一种防水型断桥门窗,其特征在于,所述支撑架(16)的顶部和贴合架(14)的底部之间固定安装有塑料片(15),所述玻璃窗(2)设置在两个边缘架(3)之间。

5.根据权利要求1所述的一种防水型断桥门窗,其特征在于,所述侧边(18)的内壁上焊接有外罩层(22),所述侧边(18)的内部粘接有橡胶体(20)。

6.根据权利要求5所述的一种防水型断桥门窗,其特征在于,所述玻璃窗(2)的外部粘接有插接块(21),且插接块(21)固定插设在外罩层(22)的内部。

7.根据权利要求1所述的一种防水型断桥门窗,其特征在于,所述胶条(4)的底部粘接在边缘架(3)的顶部,所述玻璃窗(2)粘接在干燥盒(11)的顶部。
